Brief systemu montażowego STRUT

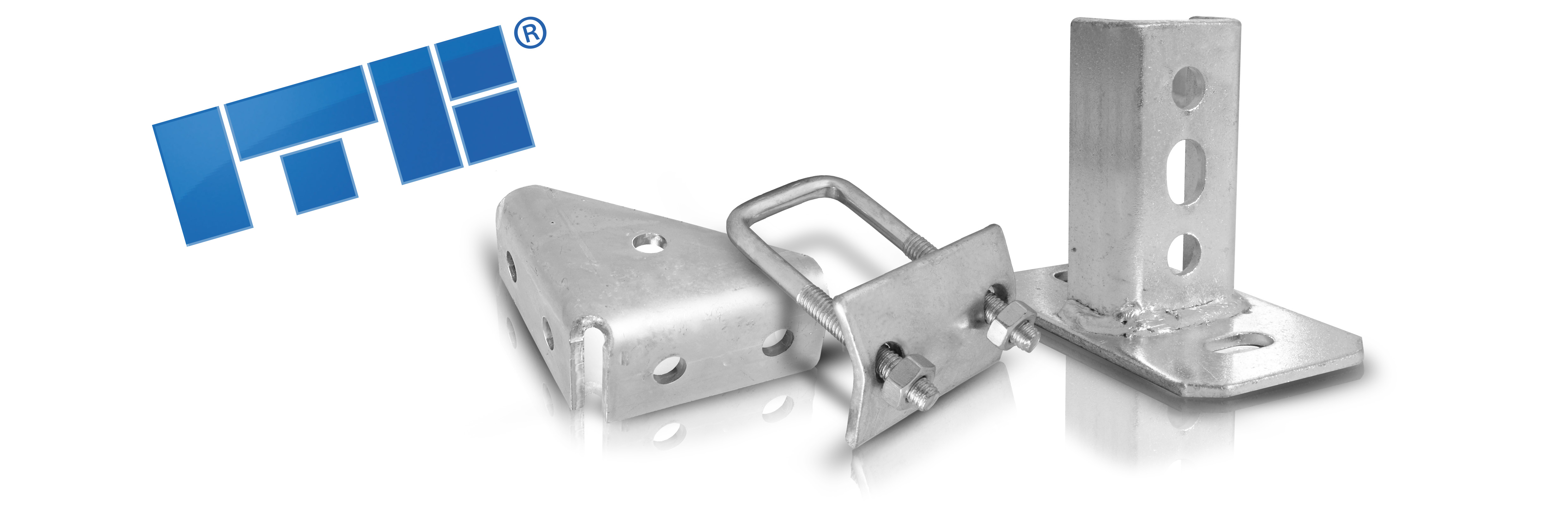

System montażowy STRUT - posiada ITB i TUV

System montażowy STRUT

Podstawowe korzyści wynikające z zastosowania systemu montażowego STRUT to łatwy, szybki i precyzyjny montaż elementów podwieszanych, nawet w trudnodostępnych miejscach. Elementy montażowe tworzą profesjonalny system mocowań. Dzięki różnorodnym kształtom i wielości zastosowań, pozwalają stworzyć konstrukcje na miarę realnych potrzeb, idealnie pasującą do zindywidualizowanych potrzeb instalacji.
System akcesoriów montażowych oparty na profilach LDB wraz z kompletem elementów do łączenia profili pod różnymi kątami umożliwia perfekcyjne przygotowanie mocowań kanałowych dopasowane do swoistych wymagań każdego pomieszczenia. Elementy standardowo wykonywane są ze stali ocynkowanej.

Normy i certyfikaty

Jako producenci posiadamy Aprobatę Techniczną ITB na wyroby montażowe STRUT do podwieszania przewodów i elementów instalacyjnych. Wyroby montażowe STRUT wykonane są ze stali węglowej i pokryte są elektrolityczną powłoką cynkową spełniającą wymagania normy PN-EN ISO 2081:2011.
Ponadto wyroby montażowe STRUT posiadają certyfikat TÜV.

Wytrzymałość

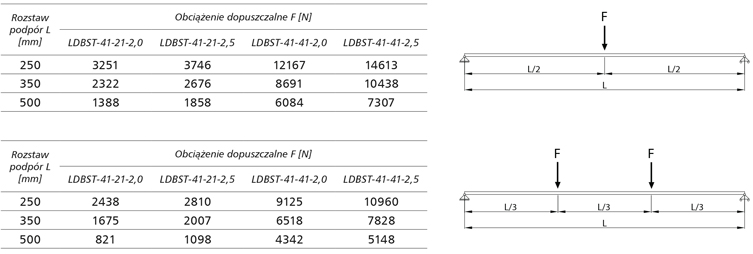

Poniżej prezentujemy przykładowe dopuszczalne obciążenie szyn montażowych LDBST dla różnych schematów obciążeń.

Dopuszczalne obciążenia

Poznaj pełne tabele dopuszczalnych obciążeń dla wyrobów system montażowych STRUT na www.alnor.com.pl

Przykładowe zastosowania akcesoriów montażowych STRUT

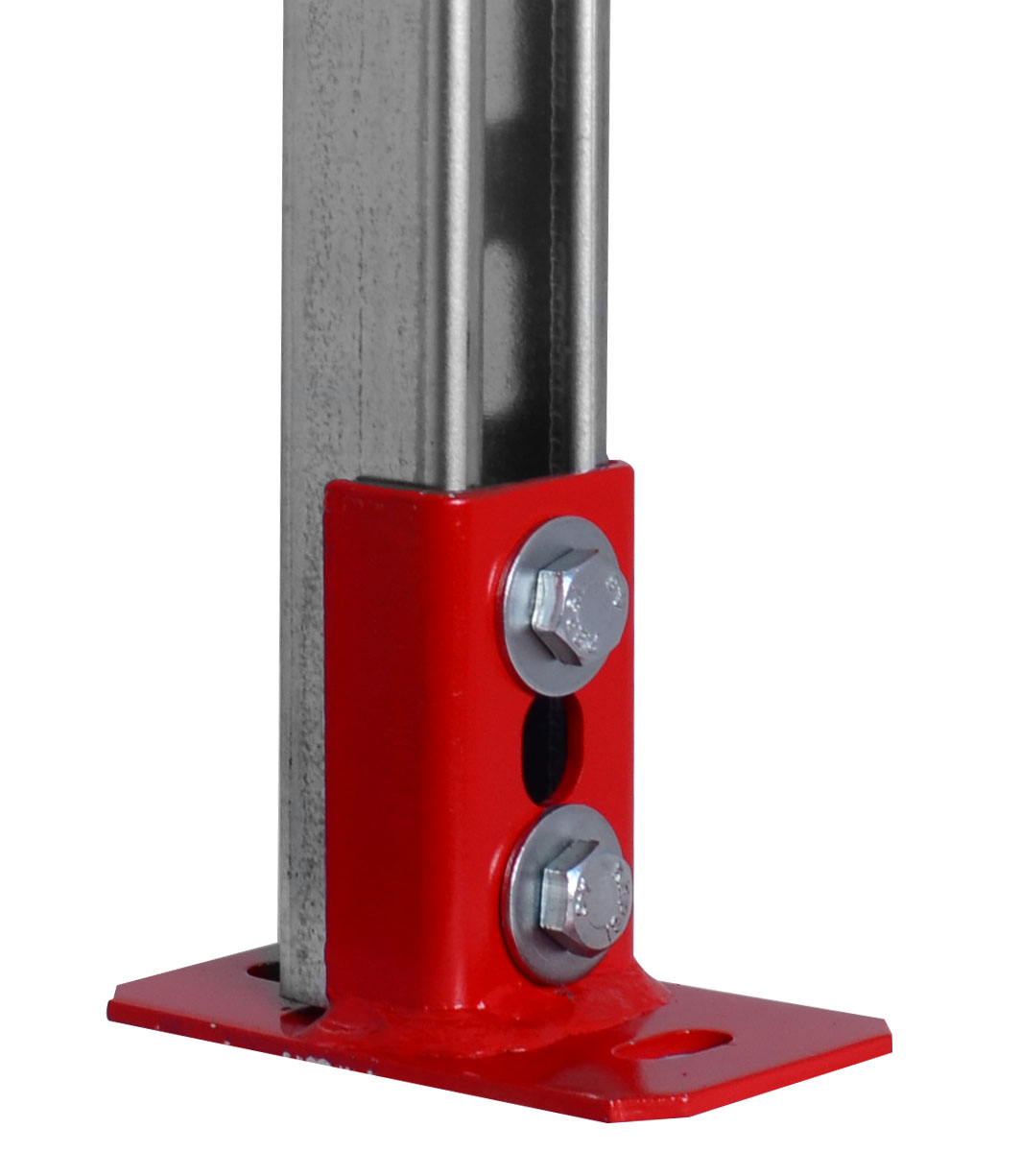

Stopa montażowa profili i szyn montażowych



Stopa montażowa profili i szyn montażowych











































Rysunek 1
ST-P - Stopa montażowa profili i szyn montażowych

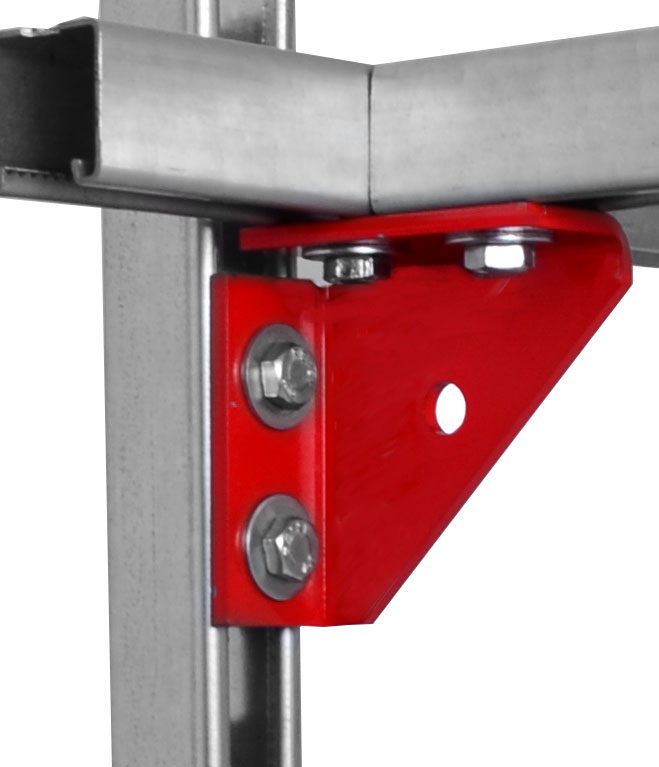

Rysunek 2
LDB-PBTR-41-5 - Wspornik złączny profili montażowych





Podsumowanie

System montażowy STRUT, dzięki kompleksowemu zestawowi rozwiązań, pozwala na szybki i łatwy montaż instalacji. Kompletny zestaw elementów, łatwość użycia i wysoka jakość wykonania, pozwalają na montaż elementów pod sufitem każdego pomieszczenia, bez konieczności przerabiania gotowych kątowników, czy zamawiania skomplikowanych łączników.

Brief systemu montażowego STRUT



Brief dla systemu montażowego STRUT
pobierz plik PDF »
