Montaż wentylacyjnych kanałów prostokątnych może następować za pomocą podwieszeń EQLS lub EQZS. Do montażu kanałów służą także klamry i profile wsuwne.
Zdjęcie miniaturka | Kod produktu | Nazwa podgrupy | Pliki do pobrania |
---|---|---|---|
![]() |
EQVS |
Podwieszenie wentylacyjnych kanałów do trapezowych dachówPodwieszenie typu R stosowane jest do podwieszania kanałów okrągłych. Zawieszenie wówczas mocowane jest do płaszczyzny przewodu za pomocą wkrętów samowiercących. |
Podwieszenie wentylacyjnych kanałów do trapezowych dachów |
![]() |
EQVS-S |
Zawieszenia prostokątnych kanałów wentylacyjnychDo pewnego i szybkiego montażu wszelkiego typu instalacji. Za pomocą zawieszenia trapezowego typ „V”, można podwieszać różnego typu elementy do konstrukcji dachowej wykonanej z blachy trapezowej, stosując wkręty samowiercące. |
Zawieszenia prostokątnych kanałów wentylacyjnych |
![]() |
EQRS |
Zawieszenie okrągłych kanałów wentylacyjnychPodwieszenie typu R stosowane jest do podwieszania kanałów okrągłych. Zawieszenie wówczas mocowane jest do płaszczyzny przewodu za pomocą wkrętów samowiercących. |
Zawieszenie okrągłych kanałów wentylacyjnych |
![]() |

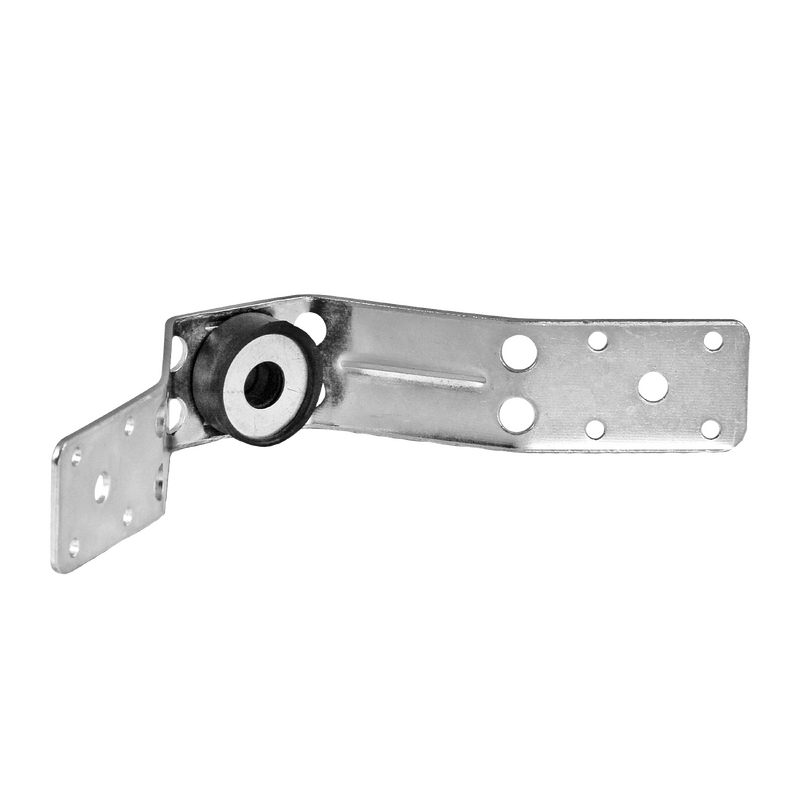

EQZS |
Zawieszenie prostokątnych kanałów wentylacyjnychStosowane są do szybkiego montowania kanałów wentylacyjnych prostokątnych, szczególnie przy zastosowaniu prętów gwintowanych, oraz wkrętów samogwintujących. Montowane zawsze od spodu kanału prostokątnego poprawia jego nośność i daje gwarancję bezpiecznego montażu. |
Zawieszenie prostokątnych kanałów wentylacyjnych |
![]() |
EQZS-S |
Zawieszenia prostokątnych kanałów wentylacyjnychMocowanie stosowane są do szybkiego montowania prostokątnych kanałów wentylacyjnych z zastosowaniem prętów gwintowanych PG które przechodzą przez środek amortyzatora. Pionowa część jest dokręcana do bocznej i dolnej części kanału prostokątnego za pomocą wkrętów samowiercących WGO. Montowane zawsze od spodu kanału prostokątnego poprawia jego nośność i daje gwarancję bezpiecznego montażu. |
Zawieszenia prostokątnych kanałów wentylacyjnych |
![]() |
EQLS |
Zawieszenie prostokątnych kanałów wentylacyjnychMocowanie stosowane są do szybkiego montowania prostokątnych kanałów wentylacyjnych z zastosowaniem prętów gwintowanych PG które po przejściu przez amortyzator dokręcane są nakrętka NKS. Pionowa część jest dokręcana do boku kanału prostokątnego w górnej jego części za pomocą wkrętów samowiercących WGO. |
Zawieszenie prostokątnych kanałów wentylacyjnych |
![]() |
EQLS-S |
Zawieszenie prostokątnych kanałów wentylacyjnychStosowane są do szybkiego montowania kanałów wentylacyjnych prostokątnych, szczególnie przy zastosowaniu prętów gwintowanych, oraz wkrętów samogwintujących. Montowanie u góry kanału wentylacyjnego pozwala zaoszczędzić ilość wykorzystanych prętów gwintowanych. |
Zawieszenie prostokątnych kanałów wentylacyjnych |
![]() |

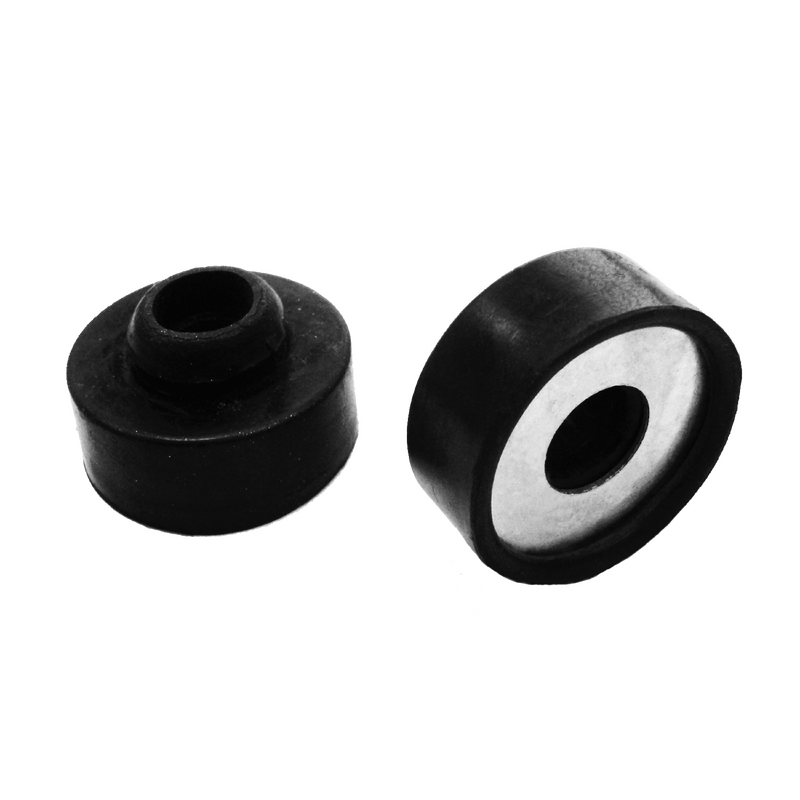

AMORT |
Amortyzator zawiesi montażowych elementów wentylacyjnychAmortyzator AMORT stosowany jest w systemach zawieszeń kanałów wentylacyjnych. Wykonany jest z gumy EPDM oraz posiada podkładkę wykonaną z blachy ozynkowanej. Zadaniem amortyzatora AMORT jest tłumienie drgania, wibracji. |
Amortyzator zawiesi montażowych elementów wentylacyjnych |
![]() |
SNP/SNL/SNKL |
Nakrętki ślizgowe do wentylacyjnych szyn montażowychNakrętka ślizgowa SNP, SNL oraz SNKL przeznaczone są do mocowania pręta gwintowanego PG do profila nośnego LDBST. Wersja SNL i SNKL wyposażone są w sprężynę eliminującą drgania nakrętki. Ponadto ułatwia ona jej mocowanie. SNL - ze sprężyną długą do profila 41x41 SNKL - ze sprężyną krótką do profila 41x21 |
Nakrętki ślizgowe do wentylacyjnych szyn montażowych |
![]() |
KLQ |
Klamra spinające ramki wentylacyjnych kanałów prostokątnychKlamra KLQ stosowana jest podczas łączenia prostokątnych kanałów wentylacyjnych. Jest uniwersalna dlatego można nią łączyć kanały z ramkami PQ20, PQ30 i PQ40 na bokach o długości powyżej 500 mm. Dzięki dłuższej śrubie 25 mm klamra KLQ proponowana jest do łączenia kanałów prostokątnych z klapami przeciwpożarowymi i przepustnicami aluminiowymi DSQW-A. Minimalna długość śruby dociskającej 17 mm. |
Klamra spinające ramki wentylacyjnych kanałów prostokątnych |
![]() |
PWQ |
Wsuwany profil spinający ramki kanałów prostokątnychProfil wsuwny PWQ stosowany jest do łączenia ze sobą kanałów prostokątnych. Określonej długości profil nasuwany jest na połączone ze sobą profile ramkowe PQ-20 lub PQ-30. Najczęściej stosowany w przypadku konieczności pełnego złączenia kanałów po całej ich długości ramki, oraz w trudno dostępnych miejscach, gdzie nie ma przestrzeni nad kanałem by włożyć rękę celem skręcenia klamry KLQ. |
Wsuwany profil spinający ramki kanałów prostokątnych |
![]() |
PWQ-R |
Wsuwany profil spinający ramki kanałów prostokątnychProfil wsuwny PWQ-R stosowany jest do łączenia ze sobą kanałów prostokątnych. Określonej długości profil nasuwany jest na połączone ze sobą profile ramkowe PQ-20 lub PQ-30. Najczęściej stosowany w przypadku konieczności pełnego złączenia kanałów po całej ich długości ramki, oraz w trudno dostępnych miejscach, gdzie nie ma przestrzeni nad kanałem by włożyć rękę i skręcić klamrą KLQ. Wywiniecie umożliwia łatwiejsze wsuwanie i boczne dobijanie profilu nasuwanego na ramkę z PQ.
|
Wsuwany profil spinający ramki kanałów prostokątnych |
