Wentylacyjne trójniki siodłowe - kątowe

SSCVL/SSCV

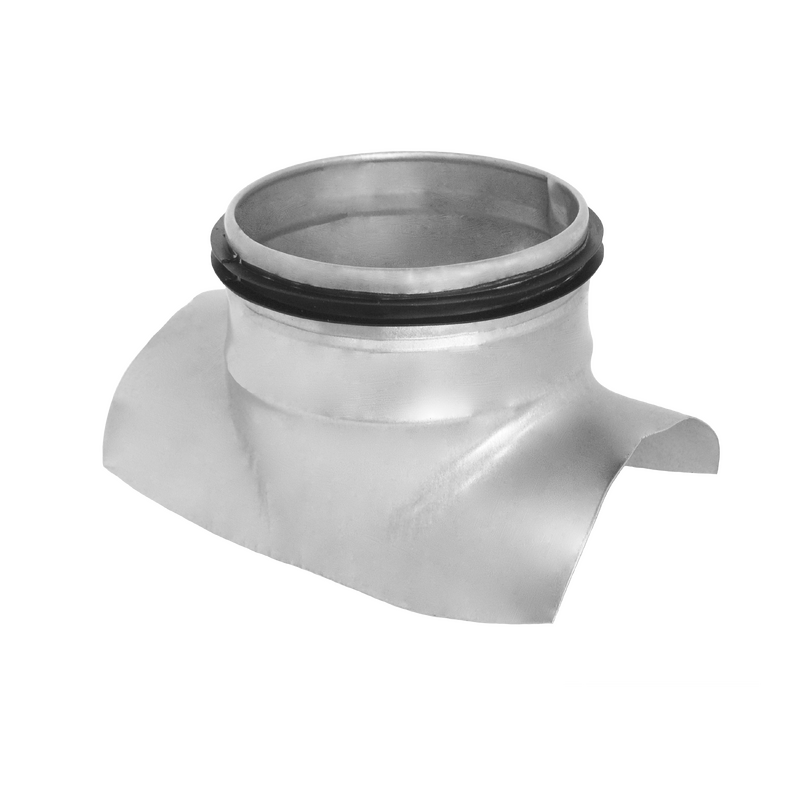

Zdjęcie produktu SSCVL/SSCV

Nakładka siodłowa posiada 45o kąt nachylenia do głównego okrągłego ciągu wentylacyjnego. Montowana jest na już wykonanych ciągach i szachtach wentylacyjnych w dowolnie  wybranym miejscu. Na wyciętym w kanale otworze trójnik siodłowy montowany jest za pomocą wkrętów lub nitów i dodatkowo uszczelniany silikonem lub masą akrylową. Kąt nakładki może być wykonany o dowolnej wartości od 30o do 80o co zapewnia łagodny i niezaburzony przepływ powietrza.
SSCVL-45 – trójnik siodłowy kątowy, z uszczelką z gumy EPDM – klasa szczelności D wg. Normy PN-EN 12237
SSCV-45 – trójnik siodłowy kątowy, bez uszczelki

Sprawdź parametry techniczne produktu

Odgałęzienia siodłowe - Rodzina produktów
Zdjęcie miniaturka Kod produktu Nazwa podgrupy Pliki do pobrania
Zdjęcie produktu Odgałęzienie siodłowe tłoczone ocynkowane z uszczelką SPL

Odgałęzienie siodłowe tłoczone ocynkowane z uszczelką

Odgałęzienie siodłowe tłoczone jest elementem do budowy trójników wentylacyjnych. Używane jest również do wykonywania odgałęzienia dla rury okrągłej SPIRAL lub przewodów elastycznych flex lub sonoduct odchodzącej od głównego okrągłego ciągu wentylacyjnego. Promień wyoblenia przy odejściu poprawia przepływ powietrza zwieszając energooszczędność instalacji, a końcówka
 z uszczelką EPDM umożliwia spełnienie wymagań normy PN-EN 12237 wobec klasy D. Uniwersalność nakładki daje możliwość nałożenia jej na kilka średnic co pokazuje tabela doboru.

Odgałęzienie siodłowe tłoczone ocynkowane z uszczelką
Zdjęcie produktu Odgałęzienie siodłowe tłoczone ocynkowane bez uszczelki SP

Odgałęzienie siodłowe tłoczone ocynkowane bez uszczelki

Odgałęzienie siodłowe tłoczone ocynkowane bez uszczelki jest uniwersalnym elementem do budowy wentylacyjnych trójników równoprzelotowych i czwórników.

Odgałęzienie siodłowe tłoczone ocynkowane bez uszczelki
Zdjęcie produktu Segmentowa nakładka siodłowa klasy D - do rur wentylacyjnych SPSL

Segmentowa nakładka siodłowa klasy D - do rur wentylacyjnych

SPSL - segmentowa - krótka nakładka siodłowa jest uniwersalnym elementem do budowy trójników wentylacyjnych. Używana jest również do wykonywania odgałęzienia dla kanału SPIRAL, przewodów elastycznych flex lub aluduct odchodzącej od głównego okrągłego ciągu wentylacyjnego. Końcówka z uszczelką EPDM umożliwia spełnienie wymagań normy PN-EN 12237 wobec klasy D. Do montażu na kanale wentylacyjnym okrągłym pozostaje mały kołnierz o wymiarze 5-7 mm co wymaga ostrożnego działania, lecz ilość zużytego materiału determinuje niską cenę produktu.

Segmentowa nakładka siodłowa klasy D - do rur wentylacyjnych
Zdjęcie produktu Nakładka siodłowa krótka do spiro rur SPS

Nakładka siodłowa krótka do spiro rur

SPS – segmentowa - krótka nakładka siodłowa jest uniwersalnym elementem do budowy trójników wentylacyjnych. Używana jest również do wykonywania odgałęzienia dla kanału spiralnego, flex lub aluduct odchodzącej od głównego okrągłego ciągu wentylacyjnego. Do montażu na kanale wentylacyjnym okrągłym pozostaje mały kołnierz
 o wymiarze 5-7 mm co wymaga ostrożnego działania, lecz ilość zużytego materiału determinuje atrakcyjną cenę produktu.

Nakładka siodłowa krótka do spiro rur
Zdjęcie produktu Segmentowa nakładka pełna do spiro rur wentylacyjnych SSCL/SSL/SSC/SS

Segmentowa nakładka pełna do spiro rur wentylacyjnych

Segmentowa pełna nakładka siodłowa używana jest przy wykonywaniu odejścia okrągłego w miejscu, które można dobrać dopiero po wykonaniu głównego ciągu instalacji wentylacyjnej. Nakładkę montujemy na wykonanym wcześniej otworze w rurze spiralnej lub gładkiej za pomocą nitów lub wkrętów samowiercących. Brzegi dodatkowo uszczelniamy silikonem lub masą akrylową. Produkt szczególnie polecany gdy instalacja ma spełniać klasę szczelności D wg normy PN-EN 12237. Jedyna nakładka która może być asymetryczna, oraz odejście może być większe niż rura na której jest montowana.
SSCL – trójnik siodłowy, symetryczny z uszczelką z gumy EPDM

SSL – trójnik siodłowy, asymetryczny z uszczelką z gumy EPDM

SSC – trójnik siodłowy, symetryczny bez uszczelki

SS – trójnik siodłowy, asymetryczny bez uszczelki Wyprofilowane pod kątem 90°, przeznaczone  do montażu na przewodzie okrągłym.

Segmentowa nakładka pełna do spiro rur wentylacyjnych
Zdjęcie produktu Segmentowa nakładka na okrągłe kanały wentylacyjne SSCCB

Segmentowa nakładka na okrągłe kanały wentylacyjne

SSCCB - segmentowa nakładka siodłowa używana jest przy wykonywaniu odejścia okrągłego w miejscu, które można dobrać dopiero po wykonaniu głównego ciągu instalacji wentylacyjnej. Nakładkę montujemy na wykonanym wcześniej otworze w okrągłej rurze spiralnej lub gładkiej za pomocą nitów lub wkrętów samowiercących. Brzegi dodatkowo uszczelniamy silikonem lub masą akrylową. Kształt nakładki zapewni lepszy przepływ powietrza w stosunku do tradycyjnych wentylacyjnych trójników siodłowych.

Segmentowa nakładka na okrągłe kanały wentylacyjne
Zdjęcie produktu Segmentowy trójnik siodłowy z uszczelką na okrągłe rury wentylacyjne SSCCBL

Segmentowy trójnik siodłowy z uszczelką na okrągłe rury wentylacyjne

SSCCBL –  segmentowa nakładka siodłowa używana jest przy wykonywaniu odejścia okrągłego w miejscu, które można dobrać dopiero po wykonaniu głównego ciągu instalacji wentylacyjnej. Nakładkę montujemy na wykonanym wcześniej otworze w okrągłej rurze spiralnej lub gładkiej za pomocą nitów lub wkrętów samowiercących. Brzegi dodatkowo uszczelniamy silikonem lub masą akrylową. Kształt nakładki zapewni lepszy przepływ powietrza w stosunku do tradycyjnych wentylacyjnych trójników siodłowych. Produkt szczególnie polecany gdy instalacja ma spełniać klasę szczelności D wg normy PN-EN 12237.

Segmentowy trójnik siodłowy z uszczelką na okrągłe rury wentylacyjne
Zdjęcie produktu Wentylacyjne trójniki siodłowe na kanał prostokątny SSCFB

Wentylacyjne trójniki siodłowe na kanał prostokątny

Segmentowa nakładka siodłowa używana jest przy wykonywaniu odejścia okrągłego od prostokątnego ciągu wentylacyjnego. Mocowana jest na wcześniej wykonanym otworze za pomocą nitów lub wkrętów, a brzegi połączenia dodatkowo uszczelniamy silikonem lub masą akrylową. Kształt nakładki zapewnia lepszy przepływ powietrza w stosunku do tradycyjnych nakładek typu ILS.

Wentylacyjne trójniki siodłowe na kanał prostokątny
Zdjęcie produktu Wentylacyjna nakładka siodłowa z uszczelką na kanał prostokątny SSCFBL

Wentylacyjna nakładka siodłowa z uszczelką na kanał prostokątny

Segmentowa nakładka siodłowa używana jest przy wykonywaniu odejścia okrągłego od prostokątnego ciągu wentylacyjnego. Mocowana jest na wcześniej wykonanym otworze za pomocą nitów lub wkrętów, a brzegi połączenia dodatkowo uszczelniamy silikonem lub masą akrylową. Kształt nakładki zapewnia lepszy przepływ powietrza w stosunku do tradycyjnych nakładek typu ILSL. Produkt szczególnie polecany gdy instalacja ma spełniać klasę szczelności D wg normy PN-EN 12237.

Wentylacyjna nakładka siodłowa z uszczelką na kanał prostokątny
Zdjęcie produktu Wentylacyjne trójniki siodłowe - kątowe SSCVL/SSCV

Wentylacyjne trójniki siodłowe - kątowe

Nakładka siodłowa posiada 45o kąt nachylenia do głównego okrągłego ciągu wentylacyjnego. Montowana jest na już wykonanych ciągach i szachtach wentylacyjnych w dowolnie  wybranym miejscu. Na wyciętym w kanale otworze trójnik siodłowy montowany jest za pomocą wkrętów lub nitów i dodatkowo uszczelniany silikonem lub masą akrylową. Kąt nakładki może być wykonany o dowolnej wartości od 30o do 80o co zapewnia łagodny i niezaburzony przepływ powietrza.
SSCVL-45 – trójnik siodłowy kątowy, z uszczelką z gumy EPDM – klasa szczelności D wg. Normy PN-EN 12237
SSCV-45 – trójnik siodłowy kątowy, bez uszczelki

Wentylacyjne trójniki siodłowe - kątowe
