Trójniki i czwórniki wentylacyjne

Zdjęcie rodziny produktów: Trójniki i czwórniki wentylacyjne

Trójniki i czwórniki wentylacyjne produkowane są w zakresie średnic od 80 mm do 1600 mm z blachy ocynkowanej, aluminiowej i kwasoodpornej, o kątach 15, 30, 45, 60 i 90 stopni.

Proponowane są w wersji z uszczelkami EPDM które zapewniają klasę szczelności „D” (certyfikat SITAC). W obydwu wersjach możemy wyróżnić kilka typów trójników:

  • Dla średnic od 80 do 315 mm stosowane są trójniki TPC / TPCL, oraz czwórniki XCP / XCPL wykonywane z nakładek tłoczonych SP / SPL. Posiadają one symetryczne odejście pod kątem 90 stopni.
  • Pozostałe średnice z kątem 90 stopni wykonywane są jako trójniki TSC / TSCL i czwórniki XSC / XSCL dla odejść symetrycznych, oraz TS / TSL i XS / XSL dla odejść asymetrycznych.
  • Dowolne kąty od 15 do 90 stopni wykonywane są w trójnikach równoprzelotowych TSV / TSVL i czwórnikach równoprzelotowych XSV / XSVL.
  • Trójniki orłowe YSV / YSVL dają możliwość równego rozdziału powietrza na dwa odejścia, które mogą być takiej samej średnicy jak wlot, lub mniejszej. Produkowane są dla kątów 30, 45, 60 stopni który mierzony jest od osi wlotu.
Trójniki i czwórniki wentylacyjne - Rodzina produktów
Zdjęcie miniaturka Kod produktu Nazwa podgrupy Pliki do pobrania
Zdjęcie produktu Wentylacyjne trójniki i czwórniki z uszczelką TPCL/XPCL

Wentylacyjne trójniki i czwórniki z uszczelką

Trójniki i czwórniki wentylacyjne wykonywane są w kilku rodzajach i typach w zależności od wielkości, średnic
 i typowego/nietypowego rozmiaru. Wszystkie są równoprzelotowe i z odejściem pod kątem 90 stopni
 o wymiarze mniejszym bądź równym jaki posiada główna rura wentylacyjna. Estetyczne wykonanie ze zgrzewami liniowymi które nie wymagają dodatkowych uszczelnień dla zachowania klasy szczelności D wg normy PN-EN 12237 jest dodatkowym atutem.
TPCL – trójnik wentylacyjny równoprzelotowy z uszczelką  z gumy EPDM
XPCL – czwórnik wentylacyjny równoprzelotowy z uszczelką z gumy EPDM

Wentylacyjne trójniki i czwórniki z uszczelką
Zdjęcie produktu Wentylacyjne trójniki i czwórniki  TPC/XPC

Wentylacyjne trójniki i czwórniki

Trójniki i czwórniki wentylacyjne wykonywane są
 w kilku rodzajach i typach w zależności od wielkości, średnic i typowego/nietypowego rozmiaru. Wszystkie są równoprzelotowe i z odejściem pod katem 90 stopni
 o wymiarze mniejszym bądź równym jaki posiad główny kanał wentylacyjny. Estetyczne wykonanie ze zgrzewami liniowymi które nie wymagają dodatkowych uszczelnień.
TPC – trójnik wentylacyjny równoprzelotowy

XPC – czwórnik wentylacyjny równoprzelotowy

Wentylacyjne trójniki i czwórniki
Zdjęcie produktu Wentylacyjny trójnik redukcyjny zaślepiony TPCL-CP-R / TPC-CP-R / TPCL-CP-R-I / TPC-CP-R-I

Wentylacyjny trójnik redukcyjny zaślepiony

Trójnik redukcyjny przeznaczony jest do instalacji wentylacyjnych w dwóch miejscach. Pierwszym jest koniec ciągu – gdzie mniejsza średnica pełni role miejsca wyczystnego. Drugim jest narożnik instalacji – gdzie zaślepiony trójnik pełni rolę puszki wyrównawczej. Zaślepienie w każdym momencie jest możliwe do zdemontowania aby uzyskać dostęp do głównego ciągu wentylacyjnego.

TPC-CP-R – trójnik wentylacyjny redukcyjny bez uszczelki
TPCL-CP-R – trójnik wentylacyjny redukcyjny z uszczelką z gumy EPDM i klasą szczelności D
Dla średnic d1 ≤ 315 trójnik jest zaślepiony zaślepką CP.
Dla średnic d1 ≥ 355 trójnik jest zaślepiony zaślepką CPF.

Wentylacyjny trójnik redukcyjny zaślepiony

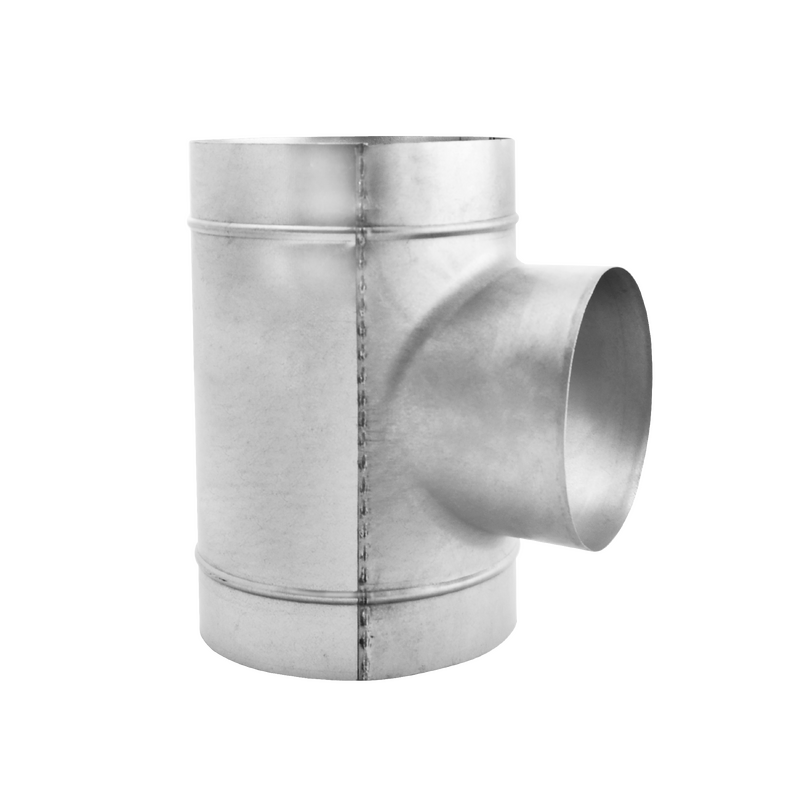

Zdjęcie produktu Trójniki i czwórniki wentylacyjne segmentowe TSCL / TSL / XSCL / XSL / TSC / TS / XSC / XS

Trójniki i czwórniki wentylacyjne segmentowe

Trójniki i czwórniki wentylacyjne wykonane segmentowe wykorzystywane są głównie w ciągach wentylacyjnych
 o dużych średnicach od 630 do 1600 mm – nisko, średnio i wysokociśnieniowych. Kształt przechodzenia z głównego ciągu instalacji do odejścia pod katem 90o umożliwia łagodny przepływ powietrza i minimalne straty ciśnienia. Dodatkowym atutem jest możliwość asymetrycznego wykonania elementów, oraz wykonania odejścia większego niż przelot – co daje dużą elastyczność w prowadzeniu ciągów wentylacyjnych.
TSCL  – trójnik symetryczny z uszczelkami z gumy EPDM klasa szczelności D wg normy PN-EN 12237.

XSCL  – czwórnik symetryczny z uszczelką z gumy EPDM klasa szczelności D wg normy PN-EN 12237.

TSC  – trójnik symetryczny bez uszczelki.

XSC  – czwórnik symetryczny bez uszczelki.

TSL  – trójnik asymetryczny z uszczelkami z gumy EPDM klasa szczelności D wg normy PN-EN 12237.

XSL  – czwórnik asymetryczny z uszczelkami z gumy EPDM klasa szczelności D wg normy PN-EN 12237.

TS  – trójnik asymetryczny bez uszczelki

XS  – czwórnik asymetryczny bez uszczelki

XSCL/XSL – d4 może różnić się od d3. Montować z SSCL/SSL

Trójniki i czwórniki wentylacyjne segmentowe
Zdjęcie produktu Trójniki i czwórniki wentylacyjne z odejściem pod kątem TSVL / TSV-45 XSVL / XSV-45

Trójniki i czwórniki wentylacyjne z odejściem pod kątem

Czwórniki i trójniki wentylacyjne stanowią część instalacji wentylacyjnej razem z kanałami SPIRAL i innymi kształtkami. Odejście może być równe lub mniejsze w stosunku do głównego ciągu, oraz wykonane pod kątem 15, 30, 45, 60 stopni – lub dowolnym. Dzięki takiej elastyczności możliwe jest łagodne bez zbędnych oporów przejście powietrza
 w odnogi głównego ciągu wentylacyjnego.
TSVL-45  – trójnik z uszczelką z gumy EPDM (klasa szczelności D), z odnogą 45° Dostępne na zamówienie: 15°, 30°, 60° np. TSVL 15° - d1- d3

TSV-45  – trójnik bez uszczelki, z odnogą 45°. Dostępne na zamówienie: 15°, 30°, 60° np.

TSV 15° - d1- d3 XSVL-45  – czwórnik z uszczelką z gumy EPDM (klasa szczelności D), z odnogą 45°. Dostępne na zamówienie: 15°, 30°, 60° np.

XSVL 15° - d1- d3- d4 XSV-45  – czwórnik bez uszczelki z odnogą 45°. Dostępne na zamówienie: 15°.

Trójniki i czwórniki wentylacyjne z odejściem pod kątem
Zdjęcie produktu Wentylacyjny trójnik orłowy z uszczelką YSVL-45

Wentylacyjny trójnik orłowy z uszczelką

Trójnik orłowy jest najlepiej rozdzielającym powietrze
 w instalacji wentylacyjnej elementem. Dzięki równomiernemu rozdziałowi powietrza mamy pewność że wszystkie części instalacji wentylacyjnej będą posiadały takie samo ciśnienie
 i rozdział powietrza. Dzięki uszczelkom spełnia klasę
 szczelności D instalacji wentylacyjnej wg normy
 PN-EN 12237. Najczęściej używany w instalacjach domowych – rekuperacyjnych i wentylacji mechanicznej.
YSVL-45 - trójnik orłowy z uszczelką z gumy EPDM,z odnogą 45°. Dostępne na zamówienie: 15°, 30°, 60° np.

YSVL-15- d1 - d3 - d4
Przy zamówieniu wskazane sprecyzowanie dwóch kątów i wszystkich średnic. Standardowo d3=d4

Wentylacyjny trójnik orłowy z uszczelką
Zdjęcie produktu Wentylacyjny trójnik orłowy - portki YSV-45

Wentylacyjny trójnik orłowy - portki

Trójnik orłowy jest najlepiej rozdzielającym powietrze
 w instalacji wentylacyjnej elementem. Dzięki równomiernemu rozdziałowi powietrza mamy pewność że wszystkie części instalacji wentylacyjnej będą posiadały takie samo ciśnienie i rozdział powietrza. Bardzo często używany w instalacjach rozprowadzenia ciepłego powietrza z kominka DPG, oraz odzysku ciepła – rekuperacji.
YSV-45  – trójnik orłowy, z odnogą 45°. Dostępne na zamówienie: 15°, 30°, 60° np. YSV-15- d1 - d3 - d4
Przy zamówieniu należy sprecyzować dwa kąty oraz wszystkie średnice. Standardowo d3=d4.

Wentylacyjny trójnik orłowy - portki

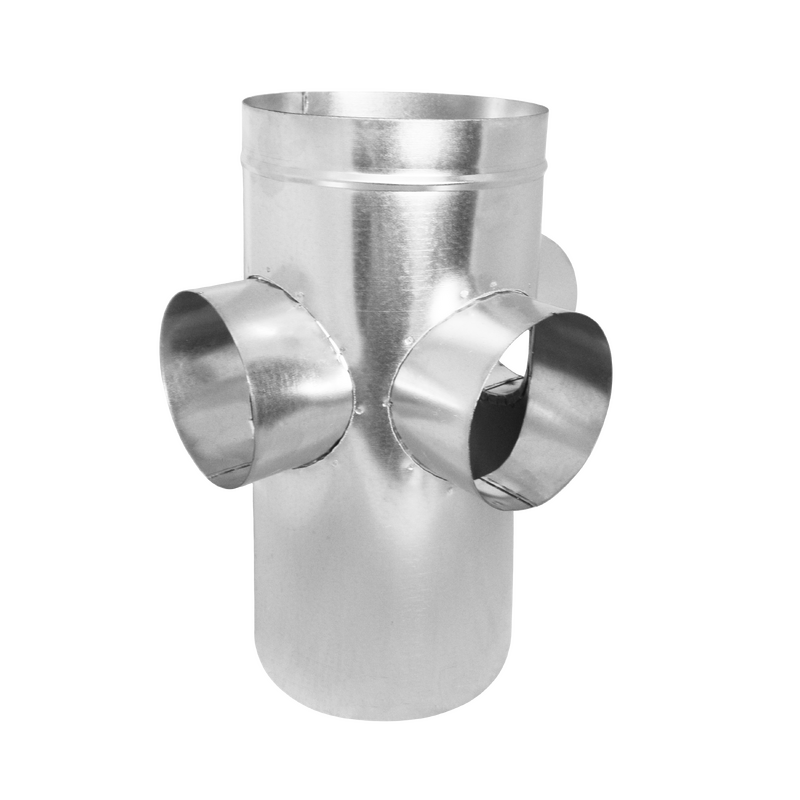

Zdjęcie produktu Trójnik i czwórnik rozgałęziający wentylacyjny COLL

Trójnik i czwórnik rozgałęziający wentylacyjny

Trójnik jest elementem rozdzielającym główny ciąg wentylacyjny na odejścia zawsze o średnicy 125 mm.
 W zależności od typu mogą być od 1 do 4 odejść
 w dowolnej systematyce albo jeden obok drugiego, albo jeden naprzeciwko drugiego – itd. w przypadku niektórych wielkości podłączenia np. 125 mm możliwe są tylko 1 lub 2 odejścia naprzeciwko siebie.

Trójnik i czwórnik rozgałęziający wentylacyjny
