Klapy przeciwpożarowe

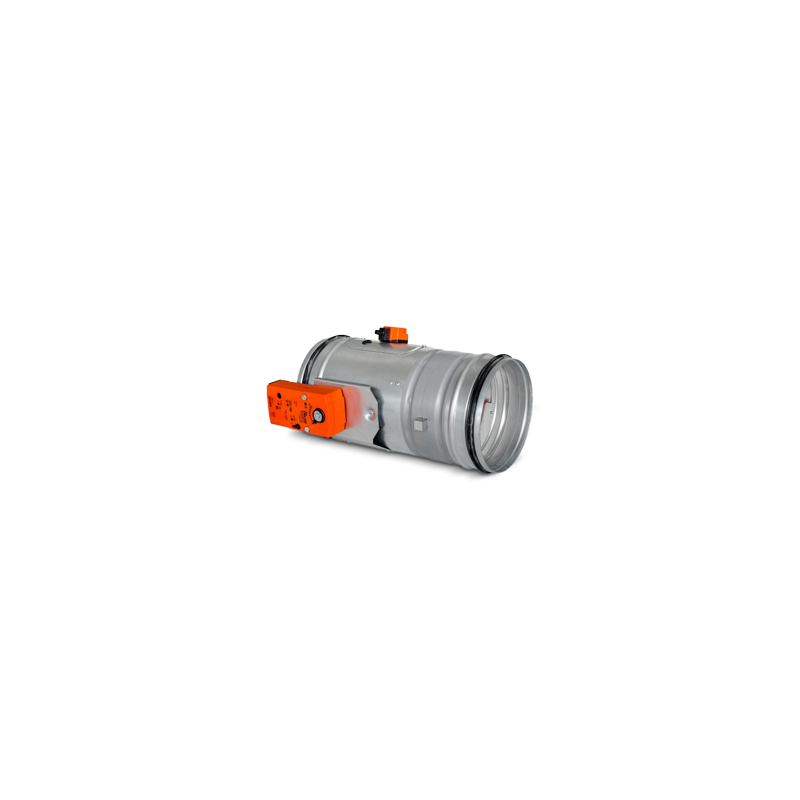

Zdjęcie rodziny produktów: Klapy przeciwpożarowe

Dokumentem prawnym określającym kryteria ochrony przeciwpożarowej jakie muszą spełniać budynki jest w  Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75, poz. 690, ze zm.) Podstawowym pojęciem związanym z ochroną p. poż. jest odporność ogniowa. Odporność ogniowa jest to  zdolność elementu budynku do spełnienia określonych wymagań w warunkach odwzorowujących przebieg pożaru. Miarą odporności ogniowej jest wyrażony w minutach czas od momentu rozpoczęcia pożaru, do chwili osiągnięcia przez element budynku jednego z trzech granicznych kryteriów (Dz. U. z 2015 r. poz. 1422).

  • Nośność ogniowa (R)
  • Szczelność ogniowa (E)
  • Izolacyjność ogniowa (I)

Kryterium uzupełniającym stosowanym m. in. do klap przeciwpożarowych jest dymoszczelność (S). Zgodnie z Rozporządzeniem Ministra Infrastruktury „Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S).”

Klapy przeciwpożarowe - Rodzina produktów
Zdjęcie miniaturka Kod produktu Nazwa podgrupy Pliki do pobrania
Zdjęcie produktu Klapy przeciwpożarowe odcinające okrągłe FDA2-12-T

Klapy przeciwpożarowe odcinające okrągłe

Okrągłe przeciwpożarowe klapy odcinające FDA2-12 z rewizją do stosowania
w wentylacji ogólnej, jako zabezpieczenia uniemożliwiające przedostawanie się
dymu i ognia pomiędzy wydzielonymi sąsiednimi strefami pożarowymi.

Klapy ppoż. a przepisy prawne

Przedmiotowe klapy odcinające sklasyfikowano zgodnie z procedurami zawartymi w normie PN-EN 13501-3+A1:2010P (klasyfikacja ogniowa wyrobów
budowlanych i elementów budynków). Badania ogniowe przeprowadzono  zgodnie z normą PN-EN 1366-2:2015. Całokształt czynności produkcyjnych
zgodny jest z normą PN-EN 15650:2010.

Montaż klap oraz odporność ogniowa

Klapy odcinające FDA2-12 mogą być stosowane w przegrodach budowlanych pionowych i poziomych, zapewniając odporność ogniową w klasie EI 120  (ve ho i↔o) S (zależnie od klasy odporności przegrody budowlanej). Sprawdz sposoby montażu klap przeciwpożarowych FDA2-12.

Klapy przeciwpożarowe odcinające okrągłe
Zdjęcie produktu Klapy przeciwpożarowe, okrągłe z siłownikiem oraz z otworem rewizyjnym - odcinające FDA2-12-M

Klapy przeciwpożarowe, okrągłe z siłownikiem oraz z otworem rewizyjnym - odcinające

Okrągłe klapy przeciwpożarowe odcinające FDA2-12 z rewizją do stosowania
w wentylacji ogólnej, jako zabezpieczenia uniemożliwiające przedostawanie się
dymu i ognia pomiędzy wydzielonymi sąsiednimi strefami pożarowymi.
Przedmiotowe klapy odcinające sklasyfikowano zgodnie z procedurami
zawartymi w normie PN-EN 13501-3+A1:2010P (klasyfikacja ogniowa wyrobów
budowlanych i elementów budynków). Badania ogniowe przeprowadzono
zgodnie z normą PN-EN 1366-2:2015. Całokształt czynności produkcyjnych
zgodny jest z normą PN-EN 15650:2010.

Przeciwpożarowe klapy FDA2-12 mogą być stosowane w przegrodach budowlanych
pionowych i poziomych, zapewniając odporność ogniową w klasie EI 120
(ve ho i↔o) S (zależnie od klasy odporności ogniowej przegrody budowlanej).



Klapy przeciwpożarowe, okrągłe z siłownikiem oraz z otworem rewizyjnym - odcinające
Zdjęcie produktu Klapy przeciwpożarowe prostokątne z otworem rewizyjnym - odcinające FDA2-12-T / FDA2-12-M

Klapy przeciwpożarowe prostokątne z otworem rewizyjnym - odcinające

Okrągłe przeciwpożarowe klapy odcinające FDA2-12 z rewizją do stosowania
w wentylacji ogólnej, jako zabezpieczenia uniemożliwiające przedostawanie się
dymu i ognia pomiędzy wydzielonymi sąsiednimi strefami pożarowymi.
Przedmiotowe klapy odcinające sklasyfikowano zgodnie z procedurami
zawartymi w normie PN-EN 13501-3+A1:2010P (klasyfikacja ogniowa wyrobów
budowlanych i elementów budynków).

Klapy odcinające FDA2-12 mogą być stosowane w przegrodach budowlanych
pionowych i poziomych, zapewniając odporność ogniową w klasie EI 120
(ve ho i↔o) S (zależnie od klasy odporności przegrody budowlanej).



Klapy przeciwpożarowe prostokątne z otworem rewizyjnym - odcinające
Zdjęcie produktu Klapy przeciwpożarowe odcinające ze sprężyną i wyzwalaczem termicznym FDA-12-T/FDA-12-M

Klapy przeciwpożarowe odcinające ze sprężyną i wyzwalaczem termicznym

Okrągłe przeciwpożarowe klapy odcinające FDA-12 stosowane w wentylacji ogólnej, jako zabezpieczenia uniemożliwiając e przedostawanie się dymu i ognia pomiędzy wydzielonymi sąsiednimi strefami pożarowymi. Obudowa i elementy dodatkowe klap przeciwpożarowych wykonane są z blachy stalowej ocynkowanej. Klapy przeciwpożarowe typu FDA posiadają Certyfikat Stałości Właściwości Użytkowych 1488-CPR-0562/W oraz atest higieniczny PZH.
Klapy odcinające FDA-12 mogą być stosowane w przegrodach budowlanych pionowych i poziomych, zapewniając odporność ogniową w klasie EI 120 ( ve ho i↔o ) S (zależnie od klasy odporności przegrody budowlanej).

Dostępne wymiary i warianty wykonania

Przeciwpożarowe klapy produkowane są w wielkościach nominalnych DN100, DN125, DN160, DN200, DN250, DN315. Klapy przeciwpożarowe wyposażone są w mechanizm ze sprężyną naciągową i topikowy wyzwalacz termiczny (FDA-12-T) lub siłownik ze sprężyną powrotną połączony z wyzwalaczem termicznym (FDA-12-M). Dodatkowo dla wersji ze sprężyną, przewidziano możliwość stosowania wyłączników krańcowych.

Przeciwpożarowe klapy sklasyfikowano zgodnie z procedurami zawartymi w normie PN-EN 13501-3+A1:2010P (klasyfikacja ogniowa wyrobów budowlanych i elementów budynków). Badania ogniowe przeprowadzono zgodnie z normą PN-EN 1366-2:2001P (badania odporności ogniowej instalacji użytkowych -- Część 2: Przeciwpożarowe klapy odcinające). Całokształt czynności produkcyjnych zgodny jest z normą PN-EN 15650:2010.

Klapy przeciwpożarowe odcinające ze sprężyną i wyzwalaczem termicznym
Zdjęcie produktu Klapy przeciwpożarowe odcinające z siłownikiem ze sprężyną powrotną FDA-12-M

Klapy przeciwpożarowe odcinające z siłownikiem ze sprężyną powrotną

Przeciwpożarowe klapy odcinające FDA-12 stosowane w wentylacji ogólnej do systemow o przekroju kołowym, jako zabezpieczenia uniemożliwiające przedostawanie się dymu i ognia pomiędzy wydzielonymi sąsiednimi strefami pożarowymi. Klapy przeciwpożarowe typu FDA posiadają Certyfikat Stałości Właściwości Użytkowych 1488-CPR-0562/W oraz atest higieniczny PZH.

Dostępne wymiary i warianty wykonania

Klapy przeciwpożarowe produkowane są w wielkościach nominalnych  DN100, DN125, DN160, DN200, DN250, DN315. Klapy FDA są dostępne w dwóch wersjach sterowania: z mechanizmem ze sprężyną naciągową i topikowy wyzwalacz termiczny (FDA-12-T) lub siłownik ze sprężyną powrotną połączony z wyzwalaczem termicznym (FDA-12-M).
Przeciwpożarowe klapy FDA posiadają uszczelkę z gumy EPDM na kołnierzach dzięki którym element uzyskuje klasę szczelności D wg normy PN-EN 12237.

Klapy sklasyfikowano zgodnie z procedurami zawartymi w normie PN-EN 13501-3+A1:2010P (klasyfikacja ogniowa wyrobów budowlanych i elementów budynków). Badania ogniowe przeprowadzono zgodnie z normą PN-EN 1366-2:2001P (badania odporności ogniowej instalacji użytkowych -- Część 2: Przeciwpożarowe klapy odcinające).

Klapy przeciwpożarowe odcinające z siłownikiem ze sprężyną powrotną
Zdjęcie produktu Klapy przeciwpożarowa - motylkowa CFDM

Klapy przeciwpożarowa - motylkowa

Klapy przeciwpożarowe CFDM przeznaczone są do montażu w instalacjach wentylacjnych jako przegrody odcinające, oddzielające strefę obiętą pożarem od pozostałej części budynku. Klapa motylkowa ma zastosowanie przy małych średnicach. Przegroda składa się dwóch półokrągłych części, które połączone są wyzwalaczem termicznym a uszczelnienie wewnątrz obudowy zabezpiecza przed przedostaniem się dymu. Jednocześnie, przegroda klapy jest wyściełana materiałem, który zwiększa swoją objętość, uszczelniając kanał wentylacyjny.

Praca klapy przeciwpożarowej nie zależy od kierunku przepływu powietrza, klapa może być ustawiona w dowolnej pozycji. Motylkowa klapa przeciwpożarowa może być stosowana do systemów wentylacyjnych, w których powietrze nie jest zanieczyszczone szkodliwymi czynnikami chemicznymi.  Klapa CFDM wyposażona jest w wyzwalacz termiczny, który po osiągnięciu 72 °C aktywuje mechanizm zamykający w przeciągu 120 sekund.

Klapy przeciwpożarowa - motylkowa
Zdjęcie produktu Klapy przeciwpożarowe FDMA

Klapy przeciwpożarowe

"Klapy przeciwpożarowe Mandik spełniają normy: EN 15650, EN 1366-2, EN 13501-3+A1.

Odporność ogniowa EIS 120, 90 i 60 - zależnie od potrzeb Klient może wybrać klapę spełniającą okreslone kryteria.

Klapy przeciwpożarowe Mandik dostępne sa w dwóch wersjach: o przekroju okrągłym od 100 do 1000 mm oraz prostokątnym o wymiarach od 160x160 do 1600x1000 mm,

Klapy spełniają kryteria klasy szczelności ""C"". Są dostępne w wykonaniu z mechanizmem ręcznym lub siłownikiem BELIMO."
Klapy przeciwpożarowe
Zdjęcie produktu Klapy przeciwpożarowe FDMB

Klapy przeciwpożarowe

"Klapy przeciwpożarowe Mandik spełniają normy: EN 15650, EN 1366-2, EN 13501-3+A1.

Odporność ogniowa EIS 120, 90 i 60 - zależnie od potrzeb Klient może wybrać klapę spełniającą okreslone kryteria.

Klapy przeciwpożarowe Mandik dostępne sa w dwóch wersjach: o przekroju okrągłym od 100 do 1000 mm oraz prostokątnym o wymiarach od 160x160 do 1600x1000 mm,

Klapy spełniają kryteria klasy szczelności ""C"". Są dostępne w wykonaniu z mechanizmem ręcznym lub siłownikiem BELIMO."
Klapy przeciwpożarowe
Zdjęcie produktu Klapy przeciwpożarowe FDMC

Klapy przeciwpożarowe

"Klapy przeciwpożarowe Mandik spełniają normy: EN 15650, EN 1366-2, EN 13501-3+A1.

Odporność ogniowa EIS 120, 90 i 60 - zależnie od potrzeb Klient może wybrać klapę spełniającą okreslone kryteria.

Klapy przeciwpożarowe Mandik dostępne sa w dwóch wersjach: o przekroju okrągłym od 100 do 1000 mm oraz prostokątnym o wymiarach od 160x160 do 1600x1000 mm,

Klapy spełniają kryteria klasy szczelności ""C"". Są dostępne w wykonaniu z mechanizmem ręcznym lub siłownikiem BELIMO."
Klapy przeciwpożarowe
Zdjęcie produktu Klapy przeciwpożarowe FDMD

Klapy przeciwpożarowe

"Klapy przeciwpożarowe Mandik spełniają normy: EN 15650, EN 1366-2, EN 13501-3+A1.

Odporność ogniowa EIS 120, 90 i 60 - zależnie od potrzeb Klient może wybrać klapę spełniającą okreslone kryteria.

Klapy przeciwpożarowe Mandik dostępne sa w dwóch wersjach: o przekroju okrągłym od 100 do 1000 mm oraz prostokątnym o wymiarach od 160x160 do 1600x1000 mm,

Klapy spełniają kryteria klasy szczelności ""C"". Są dostępne w wykonaniu z mechanizmem ręcznym lub siłownikiem BELIMO."
Klapy przeciwpożarowe
