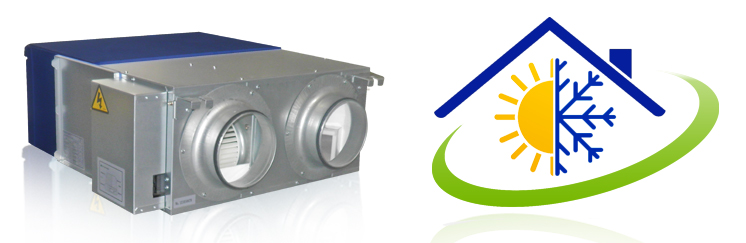

Rekuperator to urządzenie do wentylacji mechanicznej, które odzyskuje do 85% ciepła z powietrza wywiewanego i znacznie obniża koszty ogrzewania. System składa się z wymiennika ciepła, wentylatorów, filtrów i sterownika. Sprawdź korzyści z zastosowania systemów wentylacji z odzyskiem energii w domu. Główne zalety to oszczędność energii, filtracja powietrza i automatyczne sterowanie.
| Element systemu | Funkcja | Korzyści |
|---|---|---|
| Wymiennik ciepła | Odzysk energii termicznej | Sprawność do 85% |
| Filtry EU3/EU7 | Oczyszczanie powietrza | Eliminacja kurzu, pyłków, alergenów |
| Sterownik automatyczny | Zarządzanie pracą systemu | Programowanie tygodniowe |
| Funkcja by-pass | Omijanie wymiennika latem | Chłodzenie naturalne |
W celu obniżenia kosztów eksploatacyjnych budynków mieszkalnych od dłuższego czasu obserwowanym trendem jest takie projektowanie, aby zapewnić jak najlepsze właściwości energetyczne.
Coraz większa świadomość inwestorów oraz dużo większa dostępność materiałów spełniających warunki energooszczędności powodują, że wentylacja grawitacyjna oparta na niewymuszonym ruchu powietrza nie zapewnia wystarczającej wymiany powietrza.
Zatem projektanci zmuszeni są do projektowania instalacji mechanicznej w której ruch powietrza jest wymuszany np. wentylatorami. Pełne kompendium wiedzy o systemach wentylacji z odzyskiem ciepła i urządzeniach znajdziesz w naszej bazie wiedzy.
Podsumowując w pełni uzasadnionym jest wyposażenie naszej instalacji wentylacyjnej w urządzenie umożliwiające odzysk ciepła i chłodu z jednoczesnym wymuszaniem przepływ powietrza. Takimi urządzeniami spełniającymi powyższe wymagania są rekuperatory firmy Alnor.
Pojęcie związane jest z odzyskiem energii, którą potem w dalszym procesie można przetwarzać. Analogicznie rekuperator jest urządzeniem odzyskującym energię cieplną. Dzięki temu możliwe jest ograniczenie strat ciepła spowodowane instalacją wentylacyjną.
Głównym zadaniem rekuperatora jest usuwanie zużytego powietrza i dostarczanie świeżego powietrza z zachowaniem odpowiednich parametrów - temperatury, wilgoci, wydajności.
Latem: Chłód z powietrza wyciąganego z pomieszczenia jest przekazywany ciepłej masie powietrza napływającej z zewnątrz. Ochłodzone świeże powietrze jest wtłaczane do pomieszczeń.
Zimą: Chłodne powietrze zaciągnięte z zewnątrz jest ogrzewane ciepłem zużytego powietrza wyciąganego z pomieszczeń.
Rys. 1. Schemat instalacji z rekuperatorem
SA - temp. świeżego powietrza nawiewanego do pomieszczenia
RA - temp. zużytego powietrza wywiewanego z pomieszczenia OA - temp. świeżego powietrza zaciąganego z zewnątrz
EA - temp. zużytego powietrza wyrzucanego na zewnątrz
Kompletny system składa się z następujących elementów:
Obudowy rekuperatorów Alnor są wykonane z materiału EPP. Wymiary obudowy są zoptymalizowane pod kątem wydajności poszczególnych typów.
Średnice przyłączy rekuperatora w zależności od typu wynoszą 160, 200 lub 250mm. Króćce zakończone są uszczelkami wykonanymi z gumy EPDM. Oznacza to, że taki system posiada najwyższą klasę szczelności D.
Najważniejszym elementem każdego rekuperatora jest wymiennik ciepła. Obecnie na rynku spotkać można różnego typu konstrukcje wymienników różniące się między sobą budową, kierunkami przepływów powietrza, stopniem odzysku, przeznaczeniem. Rekuperatory firmy Alnor są wyposażone odpowiednio w wymienniki cieplne lub entalpiczne.
W wymienniku przeciwprądowym strumienie powietrza przepływają równolegle względem siebie w przeciwnych kierunkach. Kanaliki przez które przepływają strumienie powietrza mają przekrój trójkątny. W takim rozwiązaniu powierzchnie styku są dużo większe dzięki czemu sprawność odzysku jest bardzo wysoka.
Rys.2. Wymiennik przeciwprądowy HRE-ERGO
Rys. 3. Wykres odzysku temperatury w wymienniku przeciwprądowym
Wymienniki wykonane są z materiału pokrytego specjalną powłoką antybakteryjną, która ma silną zdolność do zabijania różnego typu bakterii oraz zapobieganiu rozrostowi grzybów w wymienniku. Powłoka jest odporna na ścieranie i skuteczna przeciwko:
Rekuperator firmy Alnor wyposażony jest w wentylator nawiewny i wywiewny. Wentylatory posiadają silniki typu AC.
Sterowanie wentylatorami nawiewnym i wywiewnym jest równolegle. Oznacza to że, gdy zmienimy wydajności rekuperatora przełączając go z trybu high na tryb medium to spowoduje to jednoczesną zmianę wydajności nawiewu i wywiewu do tego samego poziomu.
Filtry powietrza zastosowane w rekuperatorach Alnor dodatkowo podnoszą czystość nawiewanego powietrza.
Rekuperatory firmy Alnor wyposażenie są w inteligentny system sterowania pozwalający ustawić parametry pracy rekuperatora na konkretne godziny i dni tygodnia.
Przykładowo kiedy w danym pomieszczeniu przez dłuższy czas nie przebywają osoby nie ma potrzeby żeby rekuperator pracował. Czyli np. od poniedziałku do piątku o godzinie 08.00 rekuperator ma się wyłączyć, a o godzinie 15.00 ma sie włączyć.
Rekuperatory z wymiennikiem entalpicznym posiadają funkcję odzysku wilgoci. Oznacza to, że rekuperatory firmy Alnor potrafią odzyskać nie tylko ciepło, ale również wilgoć nagromadzoną w usuwanym powietrzu z pomieszczenia i następnie przekazać te wilgoć do świeżego powietrza nawiewanego do pomieszczenia.
W wymienniku następuje bezpośrednie przekazanie cząsteczek wody wraz z zawartością ich energii. W tym przypadku nie występuje skraplanie, czyli nie jest tracona energia w postaci pary wodnej.
Rekuperatory Alnor wyposażone są w funkcję by-pass. By-pass jest to funkcja obejścia, która przy spełnionych kryteriach przepuszcza powietrze przez obejście zamiast przez wymiennik.
Jeżeli temperatura świeżego nawiewanego powietrza do pomieszczenia jest równa temperaturze powietrza zaciąganego z zewnątrz to by-pass się załączy. Funkcja ta jest szczególnie potrzebna latem.
Rys. 4 Bypass w rekuperatorze
Sprawdź program doborowy AlnorSELECT!
Prawidłowy dobór rekuperatora ma bardzo znaczący wpływ na poprawną pracę całej instalacji wentylacyjnej. Nawet najlepszej klasy rekuperator nie będzie spełniał naszych oczekiwań jeśli zostanie źle dobrany.
| Parametr | Metoda wyliczenia | Jednostka |
|---|---|---|
| Wydajność rekuperatora | Suma zapotrzebowania wszystkich pomieszczeń | m³/h |
| Świeże powietrze na osobę | Norma 30-50 m³/h | m³/h/osobę |
| Krotność wymian | Minimum 1 wymiana/h | 1/h |
Rekuperatory w dodatkowym wyposażeniu posiadają system zabezpieczenia wymiennika przed szronieniem i zamarznięciem w niskich temperaturach. Jest to niezwykle ważne ponieważ w przypadku pojawienia się lodu w wymienniku często doprowadza do zatkania jego kanalików.
| Temperatura zewnętrzna | Praca systemu | Dodatkowe wyposażenie |
|---|---|---|
| -15°C do +40°C | Praca standardowa | Bez dodatkowych zabezpieczeń |
| Poniżej -15°C | Wymagane zabezpieczenia | Nagrzewnica elektryczna |
Każdy rekuperator firmy Alnor posiada charakterystyki doboru, z których można odczytać:
Żywotność rekuperatora jest uzależniona od wielu czynników: rodzaju środowiska w którym pracuje, czasu pracy, wydajności z jaką pracuje rekuperator.
| Czynność | Częstotliwość | Uwagi |
|---|---|---|
| Wymiana filtrów | Co 3-6 miesięcy | Przy spadku wydajności |
| Czyszczenie wymiennika | Co 3 lata | Odkurzaczem, nie sprężonym powietrzem |
| Przegląd wentylatorów | Okresowo | Kontrola wydajności |
| Wymiana wymiennika | Co 10 lat | Przy znacznym zużyciu |
Firma Alnor zapewnia profesjonalną obsługę serwisową swoich rekuperatorów:
