Klapa dymowa wielofunkcyjna do wentylacji pożarowej

SEDM

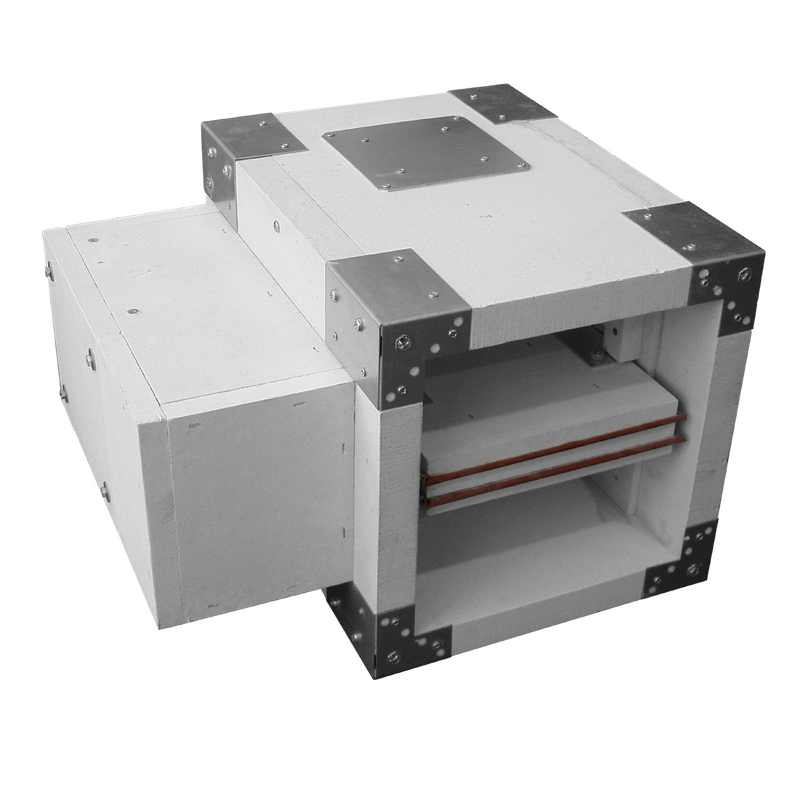

Klapa dymowa wielofunkcyjna SEDM

Wielofunkcyjna klapa dymowa SEDM to klapa odcinająca przeznaczona do instalacji w systemach kanałów oddymiających. Jej głównym zadaniem jest skuteczne usuwanie dymu i produktów spalania oraz ciepła z zagrożonych stref pożarowych. W przypadku pożaru, klapa otwiera się w odpowiedniej sekcji, umożliwiając ewakuację szkodliwych substancji. Sterowanie odbywa się za pomocą elektrycznego mechanizmu nastawczego, z możliwością aktywacji manualnej lub automatycznej.

Kluczowe Cechy

Certyfikacja: CE zgodnie z EN 12101-8, testowane wg EN 1366-10.
Klasyfikacja odporności ogniowej: EI 120 oraz EI 90 w różnych konfiguracjach montażowych (np. w systemach kanałów poziomych/pionowych, w konstrukcjach betonowych/gipsowych).
Szczelność: Zewnętrzna obudowa klasa C, wewnętrzna minimalna klasa 2 (wg EN 1751).
Mechanizm sterujący: Wyposażona w elektryczny mechanizm nastawczy Belimo (BLE24/BLE230, BE) lub Schischek InMax 50.75-S (dla większych wymiarów).
Zastosowanie: Do instalacji w poziomych lub pionowych systemach kanałów oraz bezpośrednio w konstrukcjach przegród pożarowych.
Materiały: Obudowa i łopatki wykonane z ognioodpornych płyt z włókien mineralnych (bezazbestowych), elementy złączne ocynkowane.
Warunki pracy: Maksymalna prędkość powietrza 15 m/s, podciśnienie do -1500 Pa, nadciśnienie do 500 Pa. Temperatura otoczenia od -20°C do +50°C.
Aktywacja: Możliwość aktywacji ręcznej lub automatycznej.

Dane Techniczne

Parametr	Wartość
Certyfikacja	CE zgodnie z EN 12101-8
Klasyfikacja odporności ogniowej	EI 120, EI 90 (w zależności od konfiguracji)
Szczelność obudowy zewnętrznej	Klasa C
Szczelność wewnętrzna	Min. klasa 2 (EN 1751)
Test cykliczny	C 10000 (EN 15650)
Maksymalna prędkość powietrza	15 m/s
Zakres ciśnienia	Od -1500 Pa do 500 Pa
Temperatura otoczenia	-20°C do +50°C
Materiał obudowy i łopatek	Ognioodporne płyty z włókien mineralnych (bezazbestowe)
Mechanizmy nastawcze	Belimo BLE24/BLE230 (15 N.m), Belimo BE (40 N.m), Schischek InMax 50.75-S (75 N.m)
