FOAM System - kanały i kształtki izolowane kauczukiem

Zdjęcie rodziny produktów: FOAM System - kanały i kształtki izolowane kauczukiem

Wewnętrzne kanały i kształtki systemu FOAM System stanowią elementy SPIRAL®system. SPIRAL®system jest uniwersalnym systemem, spiralnie zwijanych przewodów i kształtek wentylacyjnych z fabrycznie zamocowaną uszczelką gumową EPDM. Uszczelka zapewnia klasę szczelności D (certyfikat nr 0103/07) zgodnie z normą PN-EN 12237.

Mata wykonana z elastycznej pianki o zamkniętych porach na bazie kauczuku syntetycznego posiada właściwości izolacji temperaturowej. Zamontowana jest bezpośrednio na kształtkach i kanałach okrągłych stosowanych do wentylacji i klimatyzacji. Dzięki temu posiadamy dużą oszczędność czasu podczas montażu izolowanych instalacji na placu budowy.

FOAM System - kanały i kształtki izolowane kauczukiem - Rodzina produktów
Zdjęcie miniaturka Kod produktu Nazwa podgrupy Pliki do pobrania

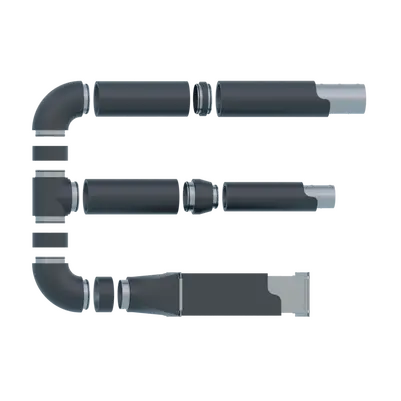

Zdjęcie produktu Dokumentacja techniczna, tolerancje, instrukcja montażu, FOAM-System

Dokumentacja techniczna, tolerancje, instrukcja montażu,

Izolowane matą kauczukową kanały i kształtki wentylacyjne i klimatyzacyjne
stanowią kompletny system orurowania FOAM-System. Składa się on
z okrągłych rur spiralnie zwijanych, oraz kształtek wentylacyjnych: kolan,
trójników, redukcji, złączek i króćców. Wewnętrzne średnice są zgodne
z typowymi elementami okrągłymi wg poniższych tolerancji. Izolacja z maty
kauczukowej dostępna jest w 4 rozmiarach: 9, 13, 19 i 25 mm.

Wewnętrzne kanały i kształtki systemu FOAM-System stanowią
elementy SPIRAL®system. SPIRAL®system jest uniwersalnym systemem, spiralnie
zwijanych przewodów i kształtek wentylacyjnych z fabrycznie zamocowaną uszczelką
gumową EPDM. Uszczelka zapewnia klasę szczelności D (certyfikat nr 0103/07)
zgodnie z normą PN-EN 12237.

Mata wykonana z elastycznej pianki o zamkniętych porach na bazie kauczuku syntetycznego posiada właściwości izolacji temperaturowej. Zamontowana jest bezpośrednio na kształtkach i kanałach okrągłych stosowanych do wentylacji i klimatyzacji. Dzięki temu posiadamy dużą oszczędność czasu podczas montażu izolowanych instalacji na placu budowy.

Parametry techniczne:

Grubośc izolacji:
9/13/19/25mm - tolerancja wg EN 14304
Klasa palności: (EN 13501-1) B1 (B s3-d0)
Przewodność cieplna (EN 12667):

  • dla -30oC: ≤ 0,034 [W/mK]
  • dla 0oC: ≤ 0,036 [W/mK]
  • dla 40oC: ≤ 0,040 [W/mK]

Dokumentacja techniczna, tolerancje, instrukcja montażu,
Zdjęcie produktu Izolowane matą z kauczuku kolano klimatyzacyjne FOAM-System F..-BPL

Izolowane matą z kauczuku kolano klimatyzacyjne FOAM-System

Kolana wentylacyjne tłoczone izolowane matą kauczukową stosowane do instalacji prowadzonych w miejscach gdzie niemożliwe jest późniejsze ich izolowanie. Doskonale nadają się do instalacji klimatyzacji kanałowej gdzie możliwe jest stosowanie izolacji od 9 do 25 mm.
Kolana dostępne są w kątach standardowych 90 i 45 stopni, oraz w wersji krótkiej jako F..-BPKL-…-…, lub w wersji krótkiej mufowej F..-BPKFL-…-…,  która z jednej strony wchodzi
 w rurę spiralnie zwijaną, a z drugiej nachodzi na ramkę montażową np. zaworu KN-RM-ddd.

Izolowane matą z kauczuku kolano klimatyzacyjne FOAM-System
Zdjęcie produktu Rury Spiro izolowane matą kauczukową F..-SPR-C

Rury Spiro izolowane matą kauczukową

Rury SPIRAL izolowane kauczukiem nadają się idealnie do szybko montowanych systemów wentylacji i klimatyzacji. Dzięki fabrycznie zamontowanej izolacji kauczukowej oszczędzamy czas na placu budowy. Rury wentylacyjne dostępne są w odcinkach 1 i 2 metrowych, oraz izolacji 9, 13, 19, 25 mm.

Rury Spiro izolowane matą kauczukową
Zdjęcie produktu Wentylacyjne izolowane okrągłe redukcje mufowe i nyplowe F..-RPCL

Wentylacyjne izolowane okrągłe redukcje mufowe i nyplowe

Redukcje w systemach wentylacji i klimatyzacji kanałowej służą do zwiększania lub zmniejszania ciśnienia w instalacji dostarczającej powietrze. Dostępne są w Dwóch wersjach: A - nyplowej (np. F09-RPCL-125-100) do łączenia z dwóch stron z rurami wentylacyjnymi SPIRAL; B - mufowo-nyplowej (np. F09-RPCFL-125-100) w której mniejsza średnica wchodzi w rurę okrągłą, a większa średnica nachodzi na inną kształtkę – najczęściej trójnik.

Wentylacyjne izolowane okrągłe redukcje mufowe i nyplowe
Zdjęcie produktu Trójniki okrągłe z izolacją z kauczuku do instalacji rekuperacji F..-TPCL

Trójniki okrągłe z izolacją z kauczuku do instalacji rekuperacji

Trójniki rozdziale powietrze w instalacji wentylacyjnej. Najbardziej typowy ma odejście o takiej samej lub mniejszej średnicy w stosunku do przelotu. Kąt 90 stopni jest najbardziej uniwersalny – w przypadku gdy nietypowość instalacji wymaga odejścia 45, 60, 15 stopni należy oddzielnie to omawiać i wyceniać.

Trójniki okrągłe z izolacją z kauczuku do instalacji rekuperacji
Zdjęcie produktu Nyplowa złączka izolowana z uszczelką do łączenia okrągłych rur F..-NSL

Nyplowa złączka izolowana z uszczelką do łączenia okrągłych rur

Złączka nyplowa F09-NSL-ddd stosowana jest do łączenia ze sobą okrągłe – izolowane matą kauczukową kanały SPIRAL. Fabrycznie montowana uszczelka z gumy EPDM zapewnia najwyższą klasę szczelności D dla instalacji wentylacji zarówno domowej jak i przemysłowej. Szerokość kauczuku na złączce zastosowana jest by zniwelować brakującą cześć izolacji na rurach SPIRAL – która z uwagi na uwarunkowania w transporcie nie jest wykonywana do samego końca.

Nyplowa złączka izolowana z uszczelką do łączenia okrągłych rur
Zdjęcie produktu Izolowana złączka mufowa do tłoczonych kształtek wentylacyjnych F..-MSF

Izolowana złączka mufowa do tłoczonych kształtek wentylacyjnych

Mufa łączy ze sobą dwie kształtki o wymiarach nyplowych – nachodzi ona z obu stron na kształtkę typu kolano, trójnik, redukcja. Jest dopełnieniem systemu kanałów i kształtek wentylacyjnych i klimatyzacyjnych.

Izolowana złączka mufowa do tłoczonych kształtek wentylacyjnych
Zdjęcie produktu Samoprzylepna taśma kauczukowa FOAM-TAPE

Samoprzylepna taśma kauczukowa

Samoprzylepna elastyczna taśma kauczukowa FOAM-TAPE  służy do izolacji instalacji wentylacyjnych oraz do łączenia mat izolacyjnych i izolowania nieregularnych kształtów.

Samoprzylepna taśma kauczukowa
