Nyplowa złączka izolowana z uszczelką do łączenia okrągłych rur

F..-NSL

Złączka nyplowa F09-NSL-ddd stosowana jest do łączenia ze sobą okrągłe – izolowane matą kauczukową kanały SPIRAL. Fabrycznie montowana uszczelka z gumy EPDM zapewnia najwyższą klasę szczelności D dla instalacji wentylacji zarówno domowej jak i przemysłowej. Szerokość kauczuku na złączce zastosowana jest by zniwelować brakującą cześć izolacji na rurach SPIRAL – która z uwagi na uwarunkowania w transporcie nie jest wykonywana do samego końca.

Sprawdź parametry techniczne produktu

FOAM System - kanały i kształtki izolowane kauczukiem - Rodzina produktów

Kod produktu	Nazwa podgrupy	Pliki do pobrania

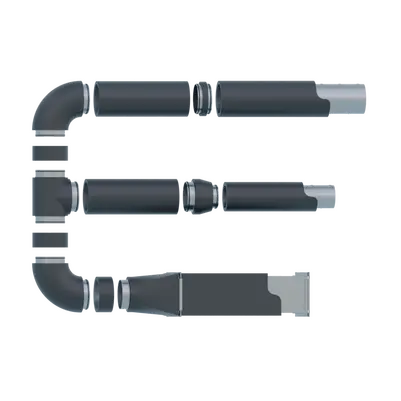

FOAM-System	Dokumentacja techniczna, tolerancje, instrukcja montażu, Izolowane matą kauczukową kanały i kształtki wentylacyjne i klimatyzacyjne stanowią kompletny system orurowania FOAM-System. Składa się on z okrągłych rur spiralnie zwijanych, oraz kształtek wentylacyjnych: kolan, trójników, redukcji, złączek i króćców. Wewnętrzne średnice są zgodne z typowymi elementami okrągłymi wg poniższych tolerancji. Izolacja z maty kauczukowej dostępna jest w 4 rozmiarach: 9, 13, 19 i 25 mm. Wewnętrzne kanały i kształtki systemu FOAM-System stanowią elementy SPIRAL^®system. SPIRAL®system jest uniwersalnym systemem, spiralnie zwijanych przewodów i kształtek wentylacyjnych z fabrycznie zamocowaną uszczelką gumową EPDM. Uszczelka zapewnia klasę szczelności D (certyfikat nr 0103/07) zgodnie z normą PN-EN 12237. Mata wykonana z elastycznej pianki o zamkniętych porach na bazie kauczuku syntetycznego posiada właściwości izolacji temperaturowej. Zamontowana jest bezpośrednio na kształtkach i kanałach okrągłych stosowanych do wentylacji i klimatyzacji. Dzięki temu posiadamy dużą oszczędność czasu podczas montażu izolowanych instalacji na placu budowy. Parametry techniczne: Grubośc izolacji: 9/13/19/25mm - tolerancja wg EN 14304 Klasa palności: (EN 13501-1) B1 (B s3-d0) Przewodność cieplna (EN 12667): dla -30^oC: ≤ 0,034 [W/mK] dla 0^oC: ≤ 0,036 [W/mK] dla 40^oC: ≤ 0,040 [W/mK]	Dokumentacja techniczna, tolerancje, instrukcja montażu,
F..-BPL	Izolowane matą z kauczuku kolano klimatyzacyjne FOAM-System Kolana wentylacyjne tłoczone izolowane matą kauczukową stosowane do instalacji prowadzonych w miejscach gdzie niemożliwe jest późniejsze ich izolowanie. Doskonale nadają się do instalacji klimatyzacji kanałowej gdzie możliwe jest stosowanie izolacji od 9 do 25 mm. Kolana dostępne są w kątach standardowych 90 i 45 stopni, oraz w wersji krótkiej jako F..-BPKL-…-…, lub w wersji krótkiej mufowej F..-BPKFL-…-…, która z jednej strony wchodzi w rurę spiralnie zwijaną, a z drugiej nachodzi na ramkę montażową np. zaworu KN-RM-ddd.	Izolowane matą z kauczuku kolano klimatyzacyjne FOAM-System
F..-SPR-C	Rury Spiro izolowane matą kauczukową Rury SPIRAL izolowane kauczukiem nadają się idealnie do szybko montowanych systemów wentylacji i klimatyzacji. Dzięki fabrycznie zamontowanej izolacji kauczukowej oszczędzamy czas na placu budowy. Rury wentylacyjne dostępne są w odcinkach 1 i 2 metrowych, oraz izolacji 9, 13, 19, 25 mm.	Rury Spiro izolowane matą kauczukową
F..-RPCL	Wentylacyjne izolowane okrągłe redukcje mufowe i nyplowe Redukcje w systemach wentylacji i klimatyzacji kanałowej służą do zwiększania lub zmniejszania ciśnienia w instalacji dostarczającej powietrze. Dostępne są w Dwóch wersjach: A - nyplowej (np. F09-RPCL-125-100) do łączenia z dwóch stron z rurami wentylacyjnymi SPIRAL; B - mufowo-nyplowej (np. F09-RPCFL-125-100) w której mniejsza średnica wchodzi w rurę okrągłą, a większa średnica nachodzi na inną kształtkę – najczęściej trójnik.	Wentylacyjne izolowane okrągłe redukcje mufowe i nyplowe
F..-TPCL	Trójniki okrągłe z izolacją z kauczuku do instalacji rekuperacji Trójniki rozdziale powietrze w instalacji wentylacyjnej. Najbardziej typowy ma odejście o takiej samej lub mniejszej średnicy w stosunku do przelotu. Kąt 90 stopni jest najbardziej uniwersalny – w przypadku gdy nietypowość instalacji wymaga odejścia 45, 60, 15 stopni należy oddzielnie to omawiać i wyceniać.	Trójniki okrągłe z izolacją z kauczuku do instalacji rekuperacji
F..-NSL	Nyplowa złączka izolowana z uszczelką do łączenia okrągłych rur Złączka nyplowa F09-NSL-ddd stosowana jest do łączenia ze sobą okrągłe – izolowane matą kauczukową kanały SPIRAL. Fabrycznie montowana uszczelka z gumy EPDM zapewnia najwyższą klasę szczelności D dla instalacji wentylacji zarówno domowej jak i przemysłowej. Szerokość kauczuku na złączce zastosowana jest by zniwelować brakującą cześć izolacji na rurach SPIRAL – która z uwagi na uwarunkowania w transporcie nie jest wykonywana do samego końca.	Nyplowa złączka izolowana z uszczelką do łączenia okrągłych rur
F..-MSF	Izolowana złączka mufowa do tłoczonych kształtek wentylacyjnych Mufa łączy ze sobą dwie kształtki o wymiarach nyplowych – nachodzi ona z obu stron na kształtkę typu kolano, trójnik, redukcja. Jest dopełnieniem systemu kanałów i kształtek wentylacyjnych i klimatyzacyjnych.	Izolowana złączka mufowa do tłoczonych kształtek wentylacyjnych
FOAM-TAPE	Samoprzylepna taśma kauczukowa Samoprzylepna elastyczna taśma kauczukowa FOAM-TAPE służy do izolacji instalacji wentylacyjnych oraz do łączenia mat izolacyjnych i izolowania nieregularnych kształtów.	Samoprzylepna taśma kauczukowa
