Złączka nyplowa do izolowanych rur spiro w branży HVAC

NSLI
Zdjęcie produktu NSLI

NSLI - złączka jest przeznaczona do łączenia kanałów typu SPRI.

Sprawdź parametry techniczne produktu

IZOL®System - kanały i kształtki izolowane wełną - Rodzina produktów
Zdjęcie miniaturka Kod produktu Nazwa podgrupy Pliki do pobrania

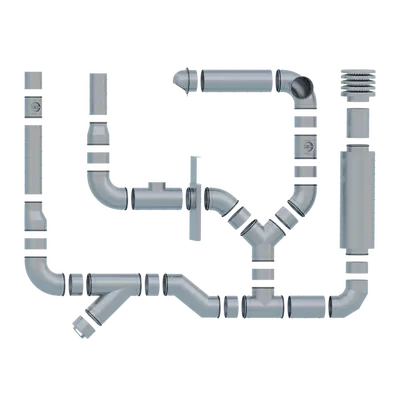

Zdjęcie produktu Dokumentacja techniczna, tolerancje, instrukcja montażu, IZOL®system

Dokumentacja techniczna, tolerancje, instrukcja montażu,

IZOL®system jest nazwą pre-izolowanych kanałów i kształtek mających
zastosowanie na zewnątrz i wewnątrz pomieszczeń. System składa się z osłon
wykonanych z blachy stalowej: wewnętrznej i zewnętrznej, pomiędzy którymi
znajduje się izolacyjna wełna mineralna. Nominalny wymiar średnic z zakresu
100-500 mm zawsze dotyczy wewnętrznej średnicy kanału lub kształtki.

Stosowane są 3 typy izolacji:

  • izolacja 25 – grubość izolacji wynosi nominalnie 25 mm, gdzie realnie wynosi od 15 do 32 mm, dopasowana jest ściśle do wewnętrznego i zewnętrznego płaszcza narzucającego wymiar wg. typoszeregu SPIRAL®system.
  • izolacja 50 – grubość izolacji wynosi nominalnie 50 mm, gdzie realnie wynosi od 35 do 60 mm, dopasowana jest ściśle do wewnętrznego i zewnętrznego płaszcza narzucającego wymiar wg. typoszeregu SPIRAL®system.
  • izolacja 100 – grubość izolacji wynosi nominalnie 100  mm, gdzie realnie wynosi od 75 do 140 mm, dopasowana jest ściśle do wewnętrznego i zewnętrznego płaszcza narzucającego wymiar wg. typoszeregu SPIRAL®system.

Wewnętrzne kanały i kształtki systemu pre-izolowanego IZOL®system stanowi SPIRAL®system. SPIRAL®system jest sprawdzonym systemem, szybko-złącznych, spiralnie zwijanych przewodów i kształtek z fabrycznie zamocowaną uszczelką gumową EPDM. Uszczelka zapewnia szczelne (klasa szczelności D) i trwałe połączenie przewodów - (certyfikat nr 0103/07) zgodnie z normą PN-EN 12237.

Wysoka jakość i efektywne, fabrycznie zamontowane uszczelki gumowe, sprawiają, że montaż systemu jest bardzo łatwy i szybki. Tak zamontowana instalacja SPIRAL®system zapewnia długotrwałą szczelność i nie wymaga dodatkowych uszczelnień.

Dokumentacja techniczna, tolerancje, instrukcja montażu,
Zdjęcie produktu Okrągły izolowany kanał wentylacyjny z płaszczem z rury spiro SPRI

Okrągły izolowany kanał wentylacyjny z płaszczem z rury spiro

Standardowa długość kanałów wynosi 3000 mm, grubość blachy odpowiednia dla danej średnicy zgodna jak dla rur zwijanych spiralnie SPR. Kanały od średnicy 250 mm posiadają zewnętrzne karby zwiększające sztywność i wytrzymałość na podciśnienie.

Okrągły izolowany kanał wentylacyjny z płaszczem z rury spiro
Zdjęcie produktu Kanały wentylacyjne izolowane perforowane SPRPI

Kanały wentylacyjne izolowane perforowane

Spiralne kanały okrągłe izolowane perforowane produkowane w średnicy od 80 do 630 mm i od średnicy 250 mm wyposażone są w zewnętrzne karby zwiększające sztywność i wytrzymałość na podciśnienie.

Kanały wentylacyjne izolowane perforowane
Zdjęcie produktu Izolowane termicznie okrągłe kolano wentylacyjne BSLI

Izolowane termicznie okrągłe kolano wentylacyjne

BSLI - kolano pre-izolowane składa się z kolana wewętrznego z uszczelką z gumy EPDM oraz z kolana zewnętrznego bez uszczelki.

Izolowane termicznie okrągłe kolano wentylacyjne
Zdjęcie produktu Redukcja – dyfuzor – konfuzor okrągłych izolowanych systemów wentylacji RSCLLI

Redukcja – dyfuzor – konfuzor okrągłych izolowanych systemów wentylacji

RSCLLI - redukcja pre-izolowana składa się z redukcji wewętrznej z uszczelką z gumy EPDM oraz z redukcji zewnętrznej bez uszczelki.

Redukcja – dyfuzor – konfuzor okrągłych izolowanych systemów wentylacji
Zdjęcie produktu Izolowany termicznie trójnik spiralnie zwijanych systemów wentylacji TPCLI

Izolowany termicznie trójnik spiralnie zwijanych systemów wentylacji

TPCLI - trojnik pre-izolowany składa się z trójnika wewętrznego z uszczelką z gumy EPDM oraz z trójnika zewnętrznego bez uszczelki.

Izolowany termicznie trójnik spiralnie zwijanych systemów wentylacji
Zdjęcie produktu Złączka nyplowa do izolowanych rur spiro w branży HVAC NSLI

Złączka nyplowa do izolowanych rur spiro w branży HVAC

NSLI - złączka jest przeznaczona do łączenia kanałów typu SPRI.

Złączka nyplowa do izolowanych rur spiro w branży HVAC
Zdjęcie produktu Mufowa złączka do okrągłych kształtek wentylacyjnych z izolacją termiczną MSFI

Mufowa złączka do okrągłych kształtek wentylacyjnych z izolacją termiczną

MSFI - złączka jest przeznaczona do łączenia kształtek.

Mufowa złączka do okrągłych kształtek wentylacyjnych z izolacją termiczną
Zdjęcie produktu Wentylacyjna zaślepka izolowana do kształtek okrągłych CPFI

Wentylacyjna zaślepka izolowana do kształtek okrągłych

CPFI - złączka jest przeznaczona do zaślepiania kształtek.

Wentylacyjna zaślepka izolowana do kształtek okrągłych
Zdjęcie produktu Uszczelkowa zaślepka do preizolowanych rur wentylacyjnych typu spiro CSLI

Uszczelkowa zaślepka do preizolowanych rur wentylacyjnych typu spiro

CSLI - złączka jest przeznaczona do zaślepiania kanałów.

Uszczelkowa zaślepka do preizolowanych rur wentylacyjnych typu spiro
Zdjęcie produktu Izolowana przepustnica zamykająca do rur wentylacyjnych DASLI

Izolowana przepustnica zamykająca do rur wentylacyjnych

DASLI - przepustnica może być stosowana tam gdzie nie jest wymagana pełna szczelność. Położenie płaszczyzny przepustnicy widoczne jest na uchwycie, jej położenie jest blokowane za pomocą śrub.

Izolowana przepustnica zamykająca do rur wentylacyjnych
