Izolowany termicznie trójnik spiralnie zwijanych systemów wentylacji

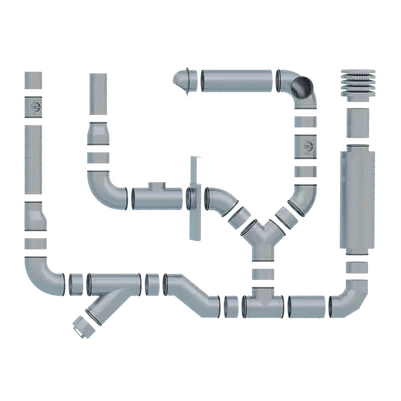

IZOL^®system jest nazwą pre-izolowanych kanałów i kształtek mających
zastosowanie na zewnątrz i wewnątrz pomieszczeń. System składa się z osłon
wykonanych z blachy stalowej: wewnętrznej i zewnętrznej, pomiędzy którymi
znajduje się izolacyjna wełna mineralna. Nominalny wymiar średnic z zakresu
100-500 mm zawsze dotyczy wewnętrznej średnicy kanału lub kształtki.

Stosowane są 3 typy izolacji:

• izolacja 25 – grubość izolacji wynosi nominalnie 25 mm, gdzie realnie wynosi od 15 do 32 mm, dopasowana jest ściśle do wewnętrznego i zewnętrznego płaszcza narzucającego wymiar wg. typoszeregu SPIRAL®system.
• izolacja 50 – grubość izolacji wynosi nominalnie 50 mm, gdzie realnie wynosi od 35 do 60 mm, dopasowana jest ściśle do wewnętrznego i zewnętrznego płaszcza narzucającego wymiar wg. typoszeregu SPIRAL®system.
• izolacja 100 – grubość izolacji wynosi nominalnie 100  mm, gdzie realnie wynosi od 75 do 140 mm, dopasowana jest ściśle do wewnętrznego i zewnętrznego płaszcza narzucającego wymiar wg. typoszeregu SPIRAL®system.

Wewnętrzne kanały i kształtki systemu pre-izolowanego IZOL^®system stanowi SPIRAL^®system. SPIRAL®system jest sprawdzonym systemem, szybko-złącznych, spiralnie zwijanych przewodów i kształtek z fabrycznie zamocowaną uszczelką gumową EPDM. Uszczelka zapewnia szczelne (klasa szczelności D) i trwałe połączenie przewodów - (certyfikat nr 0103/07) zgodnie z normą PN-EN 12237.

Wysoka jakość i efektywne, fabrycznie zamontowane uszczelki gumowe, sprawiają, że montaż systemu jest bardzo łatwy i szybki. Tak zamontowana instalacja SPIRAL®system zapewnia długotrwałą szczelność i nie wymaga dodatkowych uszczelnień.

Spiralne kanały okrągłe izolowane perforowane produkowane w średnicy od 80 do 630 mm i od średnicy 250 mm wyposażone są w zewnętrzne karby zwiększające sztywność i wytrzymałość na podciśnienie.

RSCLLI - redukcja pre-izolowana składa się z redukcji wewętrznej z uszczelką z gumy EPDM oraz z redukcji zewnętrznej bez uszczelki.

NSLI - złączka jest przeznaczona do łączenia kanałów typu SPRI.

CPFI - złączka jest przeznaczona do zaślepiania kształtek.

DASLI - przepustnica może być stosowana tam gdzie nie jest wymagana pełna szczelność. Położenie płaszczyzny przepustnicy widoczne jest na uchwycie, jej położenie jest blokowane za pomocą śrub.
