Zwężka tłoczona ocynkowana bez uszczelki - mufowa

RPCF
Zdjęcie produktu RPCF

Obie końcówki są bez uszczelki, większa posiada wymiar mufy dla połączenia z innymi kształtkami nyplowymi. Mniejsza średnica posiada bezpieczną krawędź chroniącą przed skaleczeniem. Doskonale sprawdza się w instalacjach z odzyskiem ciepła – rekuperacji, i wentylacji mechanicznej. Typowe średnice do d-315 wykonywane są jako tłoczone co dodatkowo obniża cenę produktu i poprawia estetykę wykonania.

Sprawdź parametry techniczne produktu

Redukcje wentylacyjne - Rodzina produktów
Zdjęcie miniaturka Kod produktu Nazwa podgrupy Pliki do pobrania

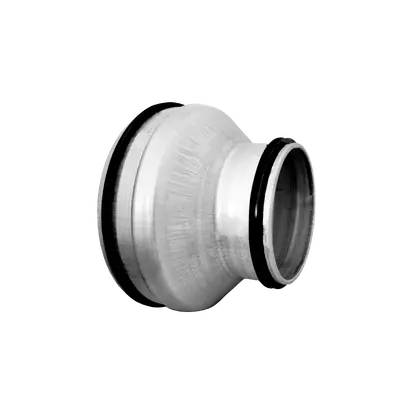

Zdjęcie produktu Zwężka tłoczona ocynkowana z uszczelką | nypel - nypel RPCL

Zwężka tłoczona ocynkowana z uszczelką | nypel - nypel

Obie strony wykonane są nyplowo by wsunąć je bezpośrednio do kanału SPIRAL lub gładkiego przewodu. Końcówki
 z podwójną uszczelką EPDM zapewniają najwyższą klasę szczelności instalacji. Zwężka oszczędza miejsce
 w instalacji, natomiast zwiększa opory w stosunku do redukcji wydłużonych RSCLL. Typowe średnice do d-315 wykonywane
 są jako tłoczone co dodatkowo obniża cenę produktu
 i poprawia estetykę wykonania.

Zwężka tłoczona ocynkowana z uszczelką | nypel - nypel

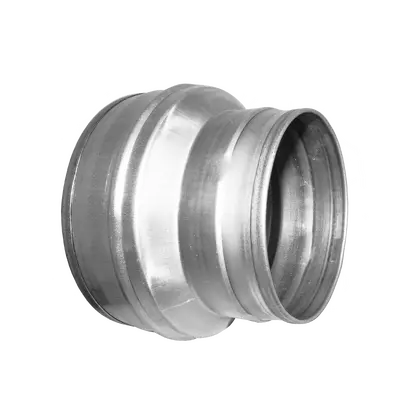

Zdjęcie produktu Zwężka tłoczona ocynkowana bez uszczelki | nypel - nypel RPC

Zwężka tłoczona ocynkowana bez uszczelki | nypel - nypel

Obie strony wykonane są nyplowo by wsunąć je bezpośrednio do kanału SPIRAL lub przewodu gładkiego. Końcówki posiadają bezpieczną krawędź wykonaną poprzez wywinięcie jej końcówki. Zwężka oszczędza miejsce w instalacji, natomiast zwiększa opory w stosunku do redukcji wydłużonych RSCL. Typowe średnice do d-315 wykonywane są jako tłoczone co dodatkowo obniża cenę produktu i poprawia estetykę wykonania. Dla poprawiania szczelności np. do klasy B wymagane jest dodatkowo owiniecie połączeń taśmą uszczelniającą typu TAL, DUCT, Met.

Zwężka tłoczona ocynkowana bez uszczelki | nypel - nypel

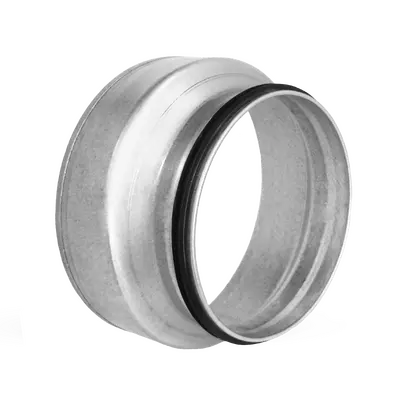

Zdjęcie produktu Zwężka tłoczona ocynkowana z uszczelką -  mufowa RPCFL

Zwężka tłoczona ocynkowana z uszczelką - mufowa

Końcówka większa jest wykonana bez uszczelki – mufowo dzięki czemu może łączyć się bezpośrednio z trójnikami czy kolanami. Mniejsza końcówka jest nyplowa z dwuwargową uszczelką EPDM którą wsuwamy bezpośrednio do kanału spiralnego. Krótka redukcja oszczędza miejsce w instalacji, natomiast zwiększa opory w stosunku do redukcji wydłużonych RSCLFL. Typowe średnice do d-315 wykonywane są jako tłoczone co dodatkowo obniża cenę produktu i poprawia estetykę wykonania.


Zwężka tłoczona ocynkowana z uszczelką - mufowa

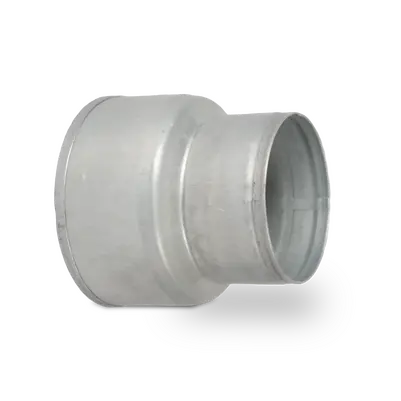

Zdjęcie produktu Zwężka tłoczona ocynkowana bez uszczelki -  mufowa RPCF

Zwężka tłoczona ocynkowana bez uszczelki - mufowa

Obie końcówki są bez uszczelki, większa posiada wymiar mufy dla połączenia z innymi kształtkami nyplowymi. Mniejsza średnica posiada bezpieczną krawędź chroniącą przed skaleczeniem. Doskonale sprawdza się w instalacjach z odzyskiem ciepła – rekuperacji, i wentylacji mechanicznej. Typowe średnice do d-315 wykonywane są jako tłoczone co dodatkowo obniża cenę produktu i poprawia estetykę wykonania.

Zwężka tłoczona ocynkowana bez uszczelki - mufowa

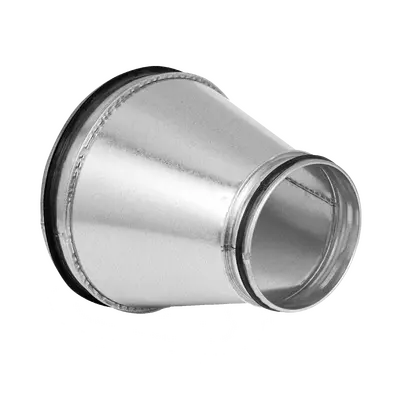

Zdjęcie produktu Redukcje do systemów wentylacyjnych – dyfuzory i konfuzory RSCLL/ RSLL/ RSCLFL/ RSLFL

Redukcje do systemów wentylacyjnych – dyfuzory i konfuzory

Długa redukcja wentylacyjna do stosowania w instalacjach przemysłowych, domowych, biurowych. W połączeniu
 z rurami zwijanymi spiralnie, kolanami i innymi kształtkami tworzy cały system. Redukcja zmniejszająca średnicę działa jako konfuzor powodując wzrost prędkości przepływu powietrza.
 W odwrotny sposób zwiększając przekrój redukcja działa jako dyfuzor. Wszystkie redukcje mogą być wykonane z blachy ocynkowanej, kwasoodpornej i aluminiowej, a asymetryczne wykonanie ułatwia przeprowadzenie redukcji średnicy instalacji która ma przylegać bezpośrednio do stropu lub ściany budynku.
RSCLL – redukcja symetryczna z połączeniem nypel – nypel, z uszczelkami z gumy EPDM

RSLL – redukcja asymetryczna z połączeniem  nypel – nypel, z uszczelkami z gumy EPDM

RSCLFL – redukcja symetryczna z połączeniem  mufa – nypel, z uszczelką z gumy EPDM

RSLFL – redukcja asymetryczna z połączeniem  mufa – nypel, z uszczelką z gumy EPDM

RSCL – redukcja symetryczna z połączeniem  nypel – nypel, bez uszczelki

RSL – redukcja asymetryczna z połączeniem  nypel – nypel, bez uszczelki

RSCLF – redukcja symetryczna z połączeniem  mufa – nypel, bez uszczelki

RSLF – redukcja asymetryczna z połączeniem  mufa – nypel, bez uszczelki

Redukcje do systemów wentylacyjnych – dyfuzory i konfuzory

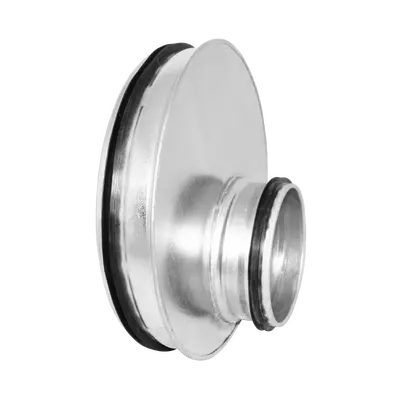

Zdjęcie produktu Wentylacyjne redukcje płaskie segmentowe RSFC/ RSFCF/ RSFCL/ RSFCFL/ RSF/ RSFF/ RSFL/ RSFF

Wentylacyjne redukcje płaskie segmentowe

Płaska redukcja segmentowa wykonana jest jako zaślepka z przyłączem o mniejszej średnicy. Najczęściej używana
 w instalacjach wentylacyjnych przy przejściu pomiędzy stropami pomieszczeń. W przypadku redukcji symetrycznych może stanowić końcówkę tłumika akustycznego, oraz zakończenie rury SPRPI – która może służyć jako tłumik rurowy nawet w odcinkach 3 metrowych.
RSFC – redukcja segmentowa płaska symetryczna nypel –  nypel,

RSFCF – redukcja segmentowa płaska symetryczna mufa – nypel,

RSFCL – redukcja segmentowa płaska symetryczna nypel – nypel z uszczelką z gumy EPDM,

RSFCFL – redukcja segmentowa płaska symetryczna mufa – nypel z uszczelką z gumy EPDM,

RSF – redukcja segmentowa płaska asymetryczna nypel – nypel,

RSFF – redukcja segmentowa płaska asymetryczna mufa – nypel,

RSFL    – redukcja segmentowa płaska asymetryczna nypel – nypel z uszczelką z gumy EPDM,

RSFFL – redukcja segmentowa płaska asymetryczna mufa – nypel z uszczelką z Gumy EPDM,

Wentylacyjne redukcje płaskie segmentowe
Zdjęcie produktu Redukcja – dyfuzor – konfuzor okrągłych izolowanych systemów wentylacji RSCLLI

Redukcja – dyfuzor – konfuzor okrągłych izolowanych systemów wentylacji

RSCLLI - redukcja pre-izolowana składa się z redukcji wewętrznej z uszczelką z gumy EPDM oraz z redukcji zewnętrznej bez uszczelki.

Redukcja – dyfuzor – konfuzor okrągłych izolowanych systemów wentylacji
