Szczelna w klasie 4 przepustnica wentylacyjna pod siłownik

Tłumiące przepustnice piankowe służą do regulowania przepływu powietrza oraz ciśnienia w instalacji wentylacyjnej.
Przepustnice wykonane są z elastycznej niepalnej pianki poliuretanowej (klasa B2 wg DIN 4102-1) o grubości 50 lub 75mm.

Dodatkowo materiał podczas produkcji wzbogacony jest dodatkiem Ultra-Fresh, któryhamuje rozwój bakterii, grzybów i pleśni.
Dostępna jest też wersja pianki z dodatkiem węgla aktywnego.

Przepustnicę wsuwa się do okrągłego kanału (np. przed zaworem), a następnie usuwa się wybraną ilość wyciętych fabrycznie wkładek. W celu uzyskania większego tłumienia można zamontować kilka DAT-AKU szeregowo.

Przepustnica DAR do okrągłych kanałów wentylacyjnych produkowana jest od 80 do 630 mm średnicy. Brzegi płaszczyzny są ścięte zapewniając w ten sposób zawsze 20% przepływ powietrza. Od średnicy 450 mm środek przepustnicy jest usztywniony prętem stalowym  przebiegającym przez całość płaszczyzny. Mechanizm umożliwia stosowanie izolacji o grubości do 50 mm na nim jest podziałka określająca miejsce w jakim znajduje się płaszczyzna. Dodatkowo do każdej przepustnicy pow. 450 mm montowana jest rączka KIT-DS-H ułatwiająca regulację przepustnicy.

Przepustnica regulacyjna DAR-PVC jest skonstruowana tak, żeby możliwe było zastosowanie do 30 mm izolacji. Położenie płaszczyzny przepustnicy DAR-PVC widoczne jest na uchwycie w zakresie od 0˚ do 90˚. Ustawienie płaszczyzny przepustnicy w pozycji zamkniętej umożliwia przepływ 20% powietrza. Płaszczyzna przepustnicy może być zablokowana za pomocą śruby.

Przepustnica DASL z uszczelką z gumy EPDM na kołnierzu skonstruowana jest tak, żeby możliwe było zastosowanie do 50 mm izolacji. Przepustnica DASL może być stosowana wszędzie tam, gdzie kompletnie szczelne zamknięcie nie jest wymagane. Położenie płaszczyzny przepustnicy widoczne jest na uchwycie w zakresie od 0˚ do 90˚. Płaszczyzna przepustnicy może być zablokowana za pomocą śruby. Do każdej przepustnicy DASL od średnicy 355 mm włącznie środek wykonywany jest z dodatkowym wzmocnieniem. Do każdej przepustnicy DASL od średnicy 450 mm włącznie dołączany jest mechanizm KIT-DS-H. Standardowo wykonywane z blachy ocynkowanej.


Przepustnica DAS skonstruowana jest tak, żeby możliwe było zastosowanie do 50 mm izolacji. Przepustnica DAS może być stosowana wszędzie tam, gdzie kompletnie szczelne zamknięcie nie jest wymagane. Położenie płaszczyzny przepustnicy widoczne jest na uchwycie w zakresie od 0˚ do 90˚. Płaszczyzna przepustnicy może być zablokowana za pomocą śruby. Zakończenia wykonane z bezpieczną krawędzią. Do każdej przepustnicy DAS od średnicy 355 mm włącznie środek wykonywany jest z dodatkowym wzmocnieniem. Do każdej przepustnicy DAS od średnicy 450 mm włącznie dołączany jest mechanizm KIT-DS-H. Standardowo wykonywane z blachy ocynkowanej.

Przepustnica DAS-PVC skonstruowana jest tak, żeby możliwe było zastosowanie do 30 mm izolacji. Przepustnica DAS-PVC może być stosowana wszędzie tam, gdzie kompletnie szczelne zamknięcie nie jest wymagane. Położenie płaszczyzny przepustnicy widoczne jest na uchwycie w zakresie od 0˚ do 90˚. Płaszczyzna przepustnicy może być zablokowana za pomocą śruby. Zakończenia wykonane z bezpieczną krawędzią.

Przepustnica DAP-CV skonstruowana jest tak, żeby możliwe było zastosowanie do 50 mm izolacji. Przepustnica DAP-CV może być stosowana wszędzie tam, gdzie kompletnie szczelne zamknięcie nie jest wymagane. Perforowany środek przepustnicy gwarantuje równomierny przepływ powietrza bez żadnych zaburzeń. Położenie płaszczyzny przepustnicy widoczne jest na uchwycie w zakresie od 0˚ do 90˚. Płaszczyzna przepustnicy może być zablokowana za pomocą śruby. Przepustnia DAP-CV jest bardzo łatwo przystosować do montażu siłowników Belimo. W takim przypadku zamawiany siłownik musi być przystosowany pod pręt kwadratowy 8x8mm. Zakończenia wykonane z bezpieczną krawędzią. Ustawienie płaszczyzny przepustnicy w pozycji zamkniętej umożliwia przepływ 35% powietrza.


Przepustnica wentylacyjna DAOSL sosowana jest w instalacjach wymagających klasę szczelności D wg Eurovent. Jest to przepustnica zastawna - zwrotna która przepuszcza powietrze tylko w jedną stronę blokując jego powrót. Szczelność takiej przegrody jest w okolicach 2 klasy wg PN-EN 1751:2002 – natomiast jej nie spełnia. Lamelki wykonane są z lekkiego aluminium osadzonym na stalowym trzpieniu, który jest połączony ze sprężyną trzymającą płaszczyzny zamknięte podczas zerowego przepływu powietrza. Często stosowana przy wyrzutniach lub czerpniach przy których blokuje odwrotny przepływ powietrza.

Przepustnica wentylacyjna DAOSL-IN  to przepustnica zastawna - zwrotna która przepuszcza powietrze tylko
 w jedną stronę blokując jego powrót. Lamelki wykonane są z lekkiego aluminium osadzonym na stalowym trzpieniu, który jest połączony ze sprężyną trzymającą płaszczyzny zamknięte podczas zerowego przepływu powietrza. Często stosowana przy wyrzutniach lub czerpniach przy których blokuje odwrotny przepływ powietrza. Przepustnica DAOSL-IN przeznaczona jest do montażu wewnątrz kanału. To oszczędność czasu, miejsca i akcesoriów montażowych

Przepustnice  wykonane z mocowaniem pod siłownik dostępne w wymiarach od Ø80 do Ø630 mm, włącznie z wymiarami pośrednimi. Podstawka pod siłownik jest montowana tak aby możliwe zastosowanie do 50 mm izolacji. Standardowo siłownik mocowany jest wzdłużnie.
Do szubkigo montowania siłowników polecamy specjalnie zaprojektowane podstawki DA-SUP-S i DA-SUP-M
Pasujące siłowniki do DA-SUP-S Pasujące siłowniki do DA-SUP-M Alnor DM-LM-06 Alnor DM-LM-06 Belimo CM Alnor DM-LM-08 Belimo LM Belimo CM Belimo NM
UWAGA! Podstawki DA-SUP występują tylko w wersji wzdłużnej!
Przepustnice DATML/DATM mogą być stosowane wszędzie tam, gdzie wymagane jest kompletnie szczelne zamknięcie. Kąt nastawu może być ustawiony za pomocą mechanicznego ogranicznika znajdującego się bezpośrednio na siłowniku. Oddziałując na przepustnicę ciśnieniem powyżej 2 000 Pa możliwe jest odchylenie przegrody do około 2 cm. W przypadku zastosowania przepustnicy na zewnątrz, motor powinien być osłonięty przed promieniowaniem UV oraz przed opadami atmosferycznymi. Do każdej z przepustnic możliwe jest dopasowanie różnych siłowników.
DATM - przepustnica zamykająca szczelna pod siłownik

DATML - przepustnica zamykająca szczelna z uszczelkam na kołnierzach, pod siłownik


Przepustnica GBL stosowana jest przy płynnym regulowaniu ciśnienia powietrza w kanale wentylacyjnym. Specjalna konstrukcja w postaci dźwigni umożliwiwa płynną zmianę średnicy otworu. Dzięki soczewkowemu zamknięciu, dławienie nie powoduje zawirowań i hałasu w kanale. Przepustnica GBL może być stosowana zarówno w przewodach wywiewnych jak
 i nawiewnych. Ponadto wyposażona jest w dwie końcówki umożliwiające podłączenie do przepustnicy urządzenia mierzącego natężenie przepływu powietrza. Przepustnica soczewkowa GBL posiada możliwość całkowitego otwarcia co ułatwia czyszczenie kanałów wentylacyjnych. Nie ma możliwości całkowitego zamknięcia (pozostająca średnica szczeliny stanowi około 25% nominalnej średnicy).
Dostępne materiały – przykład oznaczenia GBL-...- blacha ocynkowana

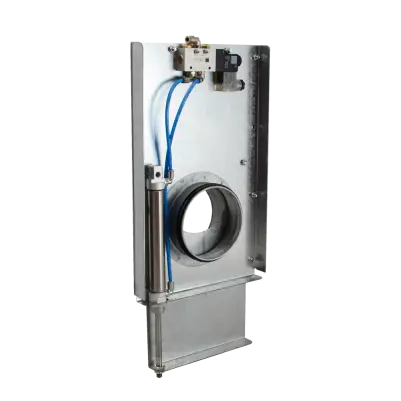

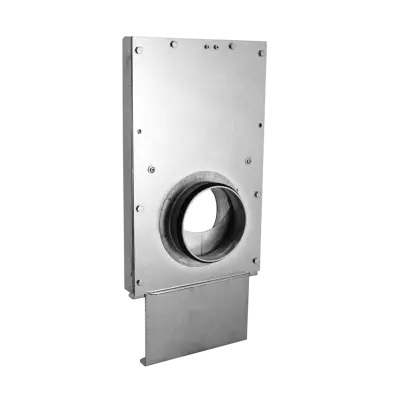

GKML/GKM - przepustnica/zasuwa kanałowa pod siłownik do instalacji wentylacji i odpylania. Ułatwia czyszczenie instalacji, gdyż nie posiada elementów konstrukcyjnych w świetle kanału. Pozwala na szczelne zamkniecie oraz płynne zdalne sterowanie bez konieczności dostępu do samego urządzenia. Napięcie zasilania zaworu elektromagnetycznego 230V, 24V AC lub 24V DC należy określić w zamówieniu.
Zaleca się następujący montaż: - dla GKML/GKM ≤ 200 - należy zastosować 1 siłownik - dla GKML/GKM > 200 - należy zastosować 2 siłowniki GKM   - przepustnica/zasuwa pod siłownik z gołymi kołnierzami GKML  - przepustnica/zasuwa pod siłownik z uszczelkami z gumy EPDM na kołnierzach - klasa D wg Eurovent
Parametry techniczne Cylinder: ciśnienie sterujące:  0,6 MPa (6 bar) dop. temp. otoczenia: od -20oC do 80oC medium robocze: powietrze oczyszczone Zawór elektromagnetyczny: ciśnienie sterujące: max 7bar temperatura otoczenia: max 50˚C napięcie zasilające: 230V klasa ochronności: IP65
