Elementy montażowe do wentylatorów

Zdjęcie rodziny produktów: Elementy montażowe do wentylatorów

Akcesoria pomocnicze do wentylatorów zawierają elementy usprawniające obsługę wentylatorów jak również umożliwiające ich łatwy i estetyczny montaż z instalacją wentylacyjną zarówno wewnątrz budynku jak również na dachach.

W ich skład wchodzą :

- regulator obrotów
- opaski montażowe do wentylatorów
- podstawy dachowe pod wentylator
- płyty montażowe pod wentylator

Elementy montażowe do wentylatorów - Rodzina produktów
Zdjęcie miniaturka Kod produktu Nazwa podgrupy Pliki do pobrania
Zdjęcie produktu Regulator obrotów wentylatorów DV-REG

Regulator obrotów wentylatorów

Regulator obrotów DV-REG umożliwia łatwą kontrolę szybkości pracy wentylatora.

Regulator obrotów wentylatorów
Zdjęcie produktu Regulator obrotów wentylatorów - bezstopniowy DV-REG-L

Regulator obrotów wentylatorów - bezstopniowy

Elektroniczne regulatory obrotów DV-REG-L służą do zmiany prędkości obrotowej jednofazowych silników wentylatorowych. Mogą być stosowane wyłącznie do regulacji wentylatorów wyposażonych w jednofazowe silniki elektryczne, przystosowane do regulacji obrotów poprzez zmianę napięcia. Kilka jednostek może być sterowanych za pomocą jednego regulatora DV-REG-L, pod warunkiem, że prąd znamionowy regulatora nie zostanie przekroczony. Brak możliwości podłączenia silników z zewnętrznym zabezpieczeniem termicznym.
Montaż: Mocowanie natynkowe i podtynkowe. Rodzaj sterowania: potencjometr Bezstopniowa regulacja prędkości Włącznik ON/OFF zainstalowany w potencjometrze. Minimalna prędkość regulowana wewnętrzenie kontrolerem. Regulacja: S - miękki start min. do max. H - twardy start max. do min.

Regulator obrotów wentylatorów - bezstopniowy
Zdjęcie produktu Opaska montażowa do wentylatorów okrągłych MSFK

Opaska montażowa do wentylatorów okrągłych

Opaska uszczelniająca MSFK przeznaczona jest łączenia elementów wentylacyjnych, które wymagają zdejmowania bez konieczności demontażu większej części instalacji np. demontaż wentylatora. Ponadto może być wykorzystywana jako dodatkowe uszczelnienie połączeń przewodów. Standardowo wewnątrz opaska wyłożona jest pianką poliuretanową. Na zamówienie możliwe jest dostarczenie opaski wyłożonej gumą EPDM pod kodem: MSFK-L

Opaska montażowa do wentylatorów okrągłych
Zdjęcie produktu Opaska montażowa do wentylatorów okrągłych - LIGHT MSFK-C

Opaska montażowa do wentylatorów okrągłych - LIGHT

Opaska MSFK-C ma największe zastosowanie podczas montażu i podwieszania wentylatorów kanałowych okrągłych w instalacji wentylacyjnej. Wewnątrz opaska wyłożona jest pianką kauczukową. Opaskę taką najpierw nakładamy na kanały SPIRAL - potem pomiędzy dwa odcinki wkładamy wentylator
 i nasuwamy opaskę na króćce wentylatora. Po skręceniu opasek posiadamy szczelną i pewną instalację, w której w przypadku awarii wentylatora możemy bez zmian konstrukcyjnych wymienić wentylator na nowy egzemplarz.
Dostaraczane opaski są płaskie,  należy je dogiąć do zamówionej średnicy kanału.



Opaska montażowa do wentylatorów okrągłych - LIGHT

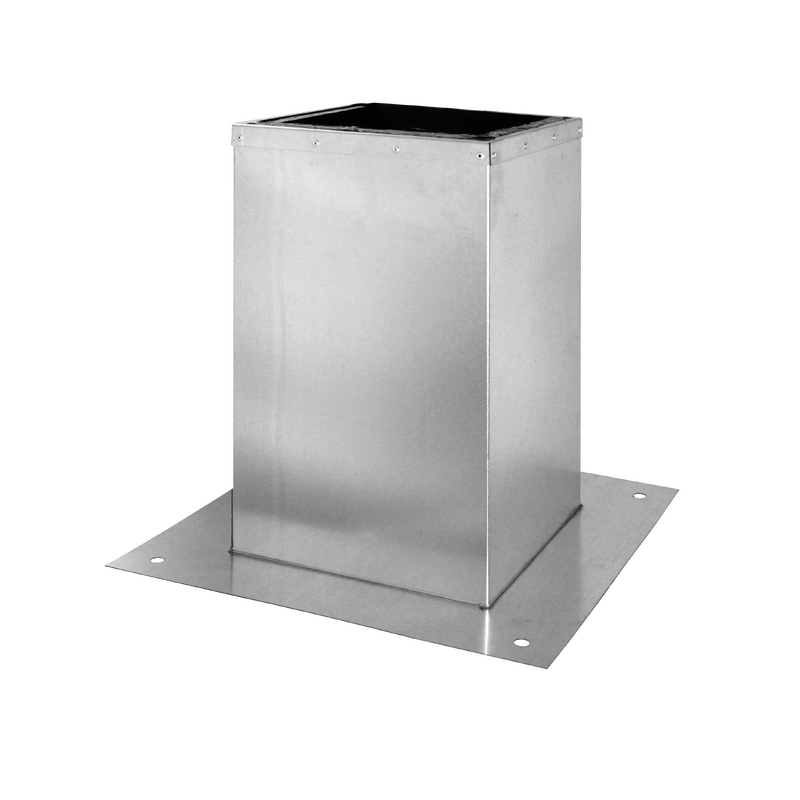

Zdjęcie produktu Podstawa dachowa do dachów płaskich i skośnych do wentylatorów DV-ROF-R PDI-BRF/PDI-BRF-45/PDI-S-BRF

Podstawa dachowa do dachów płaskich i skośnych do wentylatorów DV-ROF-R

Podstawa dachowa pasuje do wentylatorów BRF/DV-ROF-R, który występuje w dwóch wersjach klasy izolacji uzwojenia B oraz F. W przypadku montażu wentylatora bezpośrednio na podstawie należy użyć uszczelki USZ w miejscu kontaktu wentylatora z podstawą. Możliwość wykonania podstawy dachowej pod kątem
 1-60 stopni. Podstawa izolowana wełną o grubości 30mm i 50mm, w zależności od rozmiaru. Standardowa wysokość podstaw PDI-BRF-...- wynosi 500mm, a w przypadku PDI-BRF-S-...- 100mm.

Podstawa dachowa do dachów płaskich i skośnych do wentylatorów DV-ROF-R
Zdjęcie produktu Płyta montażowa pod wentylator do podstaw dachowych PDI-BRF-PLATE

Płyta montażowa pod wentylator do podstaw dachowych

Służy do montażu dolnego przy podstawie
 PDI-BRF/PDI-S-BRF w celu wykorzystania podstawy jako izolowanych termicznie i akustycznie. Płytę do podstawy przymocować wkrętami WGO, miejsce połączenia płyty z podstawą zabezpieczyć uszczelnieniem dekarskim SIL-DEK-310. Nitonakrętki dopasowane do wymiarów kołnierza FLS.

Płyta montażowa pod wentylator do podstaw dachowych
Zdjęcie produktu Króciec montażowy rur SPIRO do podstaw dachowych pod wentylator
PDI-BRF-KILL/PDI-BRF-KILL-45

Króciec montażowy rur SPIRO do podstaw dachowych pod wentylator

Służy do montażu dolnego, przy podstawie
 PDI-BRF/PDI-S-BRF w celu wykorzystania podstawy jako izolowanych termicznie i akustycznie. Płytę do podstawy przymocować wkrętami WGO, miejsce połączenia płyty z podstawą zabezpieczyć uszczelnieniem dekarskim SIL-DEK-310.  Płyta prosta z króćcem przyłączeniowym ILSL lub ILSVL pod kątem 1-60 stopni do podstawy dachowej. Możliwość podłączenia do rur SPIRAL.

Króciec montażowy rur SPIRO do podstaw dachowych pod wentylator
Zdjęcie produktu Króciec przejściowy do rur SPIRO z wentylatora dachowego PDI-BRF-KILL-UP

Króciec przejściowy do rur SPIRO z wentylatora dachowego

Służy do montażu tylko i wyłącznie na górze podstawy (między podstawą, a wentylatorem). W trakcie montażu płyty na podstawie należy użyć uszczelnienia dekarskiego
 SIL-DEK-310 w miejscu połączenia płyty z podstawą. Od strony połączenia płyty z wentylatorem użyć uszczelki USZ
 w celu zapewnienia szczelności. Podstawa pełni wyłącznie rolę izolacji termicznej.

Króciec przejściowy do rur SPIRO z wentylatora dachowego
Zdjęcie produktu Podstawa dachowa z izolacją do wentylatorów DV-ROF-V PDI-BRV/PDI-BRV-45/PDI-S-BRV

Podstawa dachowa z izolacją do wentylatorów DV-ROF-V

Podstawa dachowa pasuje do wentylatorów DV-ROF-V, który występuje w dwóch wersjach klasy izolacji uzwojenia B oraz F. W przypadku montażu wentylatora bezpośrednio na podstawie należy użyć uszczelki USZ w miejscu kontaktu wentylatora z podstawą. Możliwość wykonania podstawy dachowej pod kątem
 1-60 stopni. Podstawa izolowana wełną o grubości 30mm i 50mm, w zależności od rozmiaru. Standardowa wysokość podstaw PDI-BRV-...- wynosi 500mm, a w przypadku PDI-BRV-S-...- 100mm.

Podstawa dachowa z izolacją do wentylatorów DV-ROF-V
Zdjęcie produktu Płyta montażowa pod wentylator DV-ROF-V do podstaw dachowych PDI-BRV-PLATE

Płyta montażowa pod wentylator DV-ROF-V do podstaw dachowych

Służy do montażu dolnego przy podstawie PDI-BRV/PDI-S-BRV w celu wykorzystania podstawy jako izolowanych termicznie i akustycznie. Płytę do podstawy przymocować wkrętami WGO, miejsce połączenia płyty z podstawą zabezpieczyć uszczelnieniem dekarskim SIL-DEK-310. Nitonakrętki dopasowane do wymiarów kołnierza FLS.

Płyta montażowa pod wentylator DV-ROF-V do podstaw dachowych
Zdjęcie produktu Króciec montażowy rur SPIRO do podstaw dachowych pod wentylator PDI-BRV-KILL/PDI-BRV-KILL-45

Króciec montażowy rur SPIRO do podstaw dachowych pod wentylator

Służy do montażu dolnego, przy podstawie PDI-BRV/PDI-S-BRV w celu wykorzystania podstawy jako izolowanych termicznie i akustycznie. Płytę do podstawy przymocować wkrętami WGO, miejsce połączenia płyty z podstawą zabezpieczyć uszczelnieniem dekarskim SIL-DEK-310. Płyta prosta z króćcem przyłączeniowym ILSL lub ILSVL pod kątem 1-60 stopni do podstawy dachowej. Możliwość podłączenia do rur SPIRAL.

Króciec montażowy rur SPIRO do podstaw dachowych pod wentylator
Zdjęcie produktu Króciec przejściowy do rur SPIRO z wentylatora dachowego PDI-BRV-KILL-UP

Króciec przejściowy do rur SPIRO z wentylatora dachowego

Służy do montażu tylko i wyłącznie na górze podstawy (między podstawą a wentylatorem). W trakcie montażu płyty na podstawie należy użyć uszczelnienia dekarskiego
 SIL-DEK-310 w miejscu połączenia płyty z podstawą. Od strony połączenia płyty z wentylatorem użyć uszczelki USZ
 w celu zapewnienia szczelności. Podstawa pełni wyłącznie rolę izolacji termicznej. Płyta prosta z króćcem przyłączeniowym ILSL.

Króciec przejściowy do rur SPIRO z wentylatora dachowego
Zdjęcie produktu Podstawa dachowa do dachów płaskich i skośnych do wentylatorów DV-ROF-RHT-315 PDI-RHT-315

Podstawa dachowa do dachów płaskich i skośnych do wentylatorów DV-ROF-RHT-315

Podstawa dachowa pod wentylator DV-ROF-RHT-315, który występuje w klasie izolacji uzwojenia F. Możliwość wykonania podstawy dachowej pod kątem
 1-60 stopni. Podstawa izolowana wełną o grubości 50 mm. Podstawa izolowana pełni jednocześnie rolę tłumika akustycznego. Zbudowana jest z wełny pokrytej welonem oraz perforowanej rury SPIRAL. Przy montażu wentylatora należy użyć wkrętów samowiercących nie dłuższych niż 20 mm. Połączenie między podstawą, a wentylatorem należy uszczelnić, uszczelnieniem odpornym na temperaturę 120˚C. Standardowa wysokość podstawy wynosi 500mm.
Dostępne materiały - przykład oznaczenia PD-RHT-315  - podstawa dochowa z przyłączem nyplowym

PD-RHT-315-F  - podstawa dachowa z przyłaczem mufowym PD-RHT-315-45  - podstawa dochowa kątowa z przyłączem nyplowym

PD-RHT-315-45-F  - podstawa dachowa kątowa z przyłaczem mufowym

PDI-RHT-315-200  - podstawa dochowa izolowana z przyłączem nyplowym do kanału Ø200

PDI-RHT-315-200-L  - podstawa dochowa izolowana z przyłączem nyplowym z uszczelką do kanału Ø200

PDI-RHT-315-200-F  - podstawa dachowa izolowana z przyłaczem mufowym do kanału Ø200

PDI-RHT-315-200-45  - podstawa dochowa kątowa izolowana z przyłączem nyplowym do kanału Ø200

PDI-RHT-315-200-45-L - podstawa dochowa kątowa izolowana z przyłączem nyplowym z uszczelką do kanału Ø200

PDI-RHT-315-200-45-F - podstawa dachowa izolowana z przyłaczem mufowym do kanału Ø200

Podstawa dachowa do dachów płaskich i skośnych do wentylatorów DV-ROF-RHT-315
